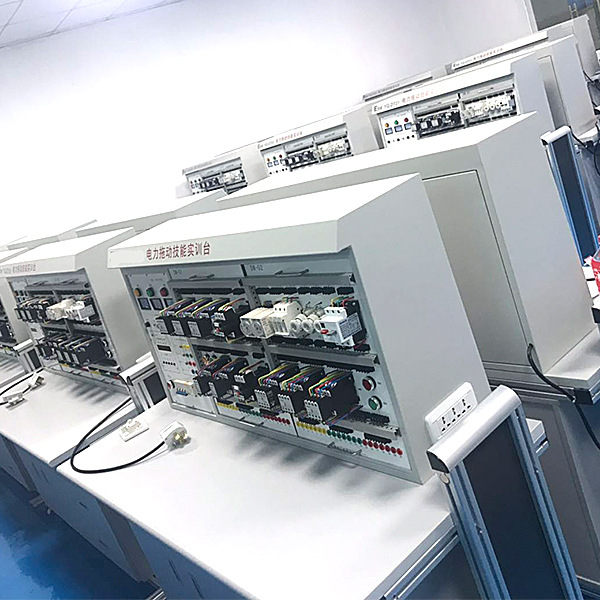

电拖技能考核实验装置

电拖技能考核实验装置,完全混合式活性污泥实验装置为配合我国职业教育和就业人员实际操作、培训、鉴定的需求,我中人综合了大中专院校、职业院校、技工学校的《电力控制技术》《电力拖动控制线路与技能训练》

电拖技能考核实训装置,完全混合式活性污泥实训装置

为协作我国职业教育和就业人员实际实操、培训、鉴定的需求,我公司综合了大中专院校、职业院校、技工学校的《电力控制技术》《电力拖动控制线路与技能实训》《工厂电气控制技术》《继电接触控制技术》等相关科目的实训及实训教学内容而研发了本装置。装置应用箱式挂式模块件构造,实训内容可拓展性强,可拓展plc与变频调节速度实训内容。全部的元件经过实验连接线引到接线端子上,有利于保护器件,经过线槽走线,接近工业现场。

一、特别点:

1、电气控制线路全部装在箱式挂式模块件上,实操便利、更换便捷,可拓展功能或研发新实训内容。

2、实操台只需三相四线的交流AC电源即可投入使用,占地面积小,节约用房,减少基建投资。

3、设定有电压(V)型漏电保护器和电流(A)型漏电保护器,能保证实操者安全。各电源输出均有软截止保护功能。

4、控制屏还设定有定时器兼报警记录仪,为学员实训技能考核提供了一个统一的标准。

5、全部的元件全部经过实验连接线引到接线端子上,学员接线时只需在端子上实行接线,有利于保护元件,经过线槽走线,接近工业现场。

二、技术功能:

1、作业电源:三相四线(或三相五线)~380V±5% 50Hz

2、温度(℃):-5℃~+40℃,相对湿度<85%(25℃)

3、装置容量(KV):<1.0KVA

4、外观尺寸:1100×700×1400(mm)

三、装置配备装备

(一)电源控制屏

控制屏为钢制双层亚光密纹喷塑构造,金属铝操作面板。它为实训考核提供电源及保护。

1、三相四线电源写入,经过漏电保护器,接通总开关,由接触器经过启、停按钮实行实操。

2、设定有450V指针式交流AC电压(V)表三只,指示写入时三相电源电压(V);指示灯三只,指示实训装置与外部电源通断情况。


电拖技能考核实训装置,完全混合式活性污泥实训装置


电拖技能考核实训装置,完全混合式活性污泥实训装置

一、实训目的:
污水处置整理构筑物动态模型实训的目的是协作排水工程教学资料及实训指导书所讲授的相关内容,使学员能直观理解构筑物型式、内部构造及水在构筑物内的流动轨迹,深入对所学内容的理解。
经过本实训,希望达到下述目的:
1经过查看完全混合型活性污泥法处置整理系统的运行,深入对该处置整理系统特别点及运行规律的认知;
2经过对模型实训实训系统的调节测试和控制,初步培养实行小型模仿实训的基础技能;
3熟悉和理解活性污泥法处置整理系统的控制方法,进一步理解污泥负荷、污泥龄、溶解氧浓度等控制功能数值及在实际运行中的作用。
二、主要技术功能数值参考规格及功能数值:
1、环境温度(℃):5℃~40℃
2、处置整理水量:20~30L/h
3、空气曝气量:100~300L/h
4、设计进、出水水质:
进水:BODcr 400~800mg/L 出水:70~150mg/L
进水:COD5 200~400mg/L 出水:20~40mg/L
进水:SS 00~300mg/L 出水:20~80mg/L
进水:PH 6~9 出水:6~9
5、反应池尺寸:350mm×300mm×400m(4只)、
6、装置外观尺寸:1800mm×700mm×1600mm
7、作业电源:AC220V±10%、50Hz,一相三线制,功率(W)1500W,安全保护:设定有接地保护、漏电保护、过流保护
