汽车离合器实验装置
汽车离合器实验装置,单管升膜蒸发实验台该设备采用汽车机械式离合器实物为基础，各部件齐全，布局合理，可全面展示离合器的内部结构和部件运动情况，适合于离合器理论和实践操作的教学需要。
董
汽车离合器实训装置,单管升膜蒸发实训台
设备简介：
汽车离合器实训装置,单管升膜蒸发实训台
装置功能：
查看流体水在升膜蒸发器内的流动状态（泡状流、弹型流、搅拌流和环状流）。
测量在不一样流型下的对流传热系数及蒸汽的干度。
设计功能数值：
传热系数：1000-5000 ( w/m.2.oC)。液体流量：4~40L/h、常压实操。
公用设施：
水：装置自带不锈钢水箱，连接自来水。实训时经离心泵进入测量试验管路，循环使用。
电：电压（V）AC220V，功率（W）2.5KW，标准一相三线制。每个实训室需配备1~2个接地点（安全地及信号地）。
实训物料：清洁自来水，外配设备：无。
主要设备：
1、304不锈钢蒸汽发生器：功率（W）2.0KW，可调，带保温层。蒸汽发生器设计有安全水封，消除安全阀失灵带来的安全隐患。蒸汽发生器带有压力保护装置，压力可调动设定，能高低压报警。
2、304不锈钢加热段：φ22*750mm，功率（W）0.2KW可调，带保温层。
3、玻璃查看段 长度200mm石英玻璃视窗，查看视窗为双层玻璃构造，能保护查看安全，外包有机玻璃管防护。
4、304不锈钢测量段：φ18*500mm，功率（W）0.2KW可调，带保温层。
5、304不锈钢液体冷却器：列管冷凝器，换热面积0.1m2 。
6、304不锈钢蒸汽冷凝器：列管冷凝器，换热面积0.1m2 。
7、单管升膜蒸发器尺寸，管内径14mm，管长1400mm。套管外径57mm，管长1400mm。
8、LZB-10转子流量计：流量界限6～60L/h 。
9、不锈钢离心泵1台。水循环真空泵，**压力≤3.3kpa。
10、原料箱，容积80L，304不锈钢材料。
11、主体温度（℃）、壁面温度（℃）、蒸汽温度（℃）热电偶6支。
12、宇电*702M多路数字温度（℃）显露仪。 宇电*518温度（℃）控制仪（带手动功能）。
13、正泰电器：接触器、开关、漏电保护空气开关。
14、仪表储物柜：测控、电器设备在实训架上。
设备简介：

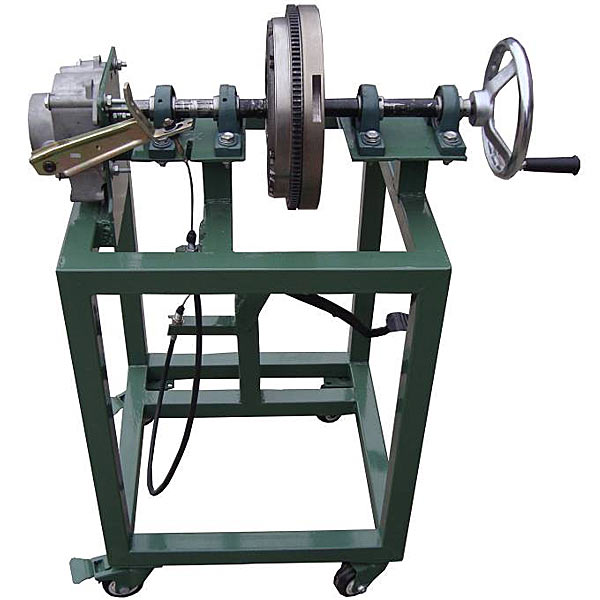

该设备应用汽车机械式离合器实物为基础，各部位件齐全，布置合理，可全面展示离合器的内部构造和部位件动作情况，适合于离合器课程理论和实践实操的教学需要。
功能特别点：
1. 应用真实的汽车机械式离合器部位件，充分展示汽车机械式离合器的内外构造。
2. 手摇写入轴，模仿发动机飞轮转动，踏下离合器踏板，可真实演示汽车离合器的作业过程。
基础配备：
| 序号 | 名 称 | 规格型号 | 单位 | 数量 |
| 1 | 机械式离合总成 | 大众 | 套 | 1 |
| 2 | 离合器踏板 | 套 | 1 | |
| 3 | 离合器拉线 | 套 | 1 | |
| 4 | 离合器分离机构 | 套 | 1 | |
| 5 | 变速器写入轴 | 个 | 1 | |
| 6 | 手摇驱动机构 | 套 | 1 | |
| 7 | 位移台架(带自锁脚轮装置) | 1000×500×600mm (长×宽×高) | 台 | 1 |
汽车离合器实训装置,单管升膜蒸发实训台
装置功能：
查看流体水在升膜蒸发器内的流动状态（泡状流、弹型流、搅拌流和环状流）。
测量在不一样流型下的对流传热系数及蒸汽的干度。
设计功能数值：
传热系数：1000-5000 ( w/m.2.oC)。液体流量：4~40L/h、常压实操。
公用设施：
水：装置自带不锈钢水箱，连接自来水。实训时经离心泵进入测量试验管路，循环使用。
电：电压（V）AC220V，功率（W）2.5KW，标准一相三线制。每个实训室需配备1~2个接地点（安全地及信号地）。
实训物料：清洁自来水，外配设备：无。
主要设备：
1、304不锈钢蒸汽发生器：功率（W）2.0KW，可调，带保温层。蒸汽发生器设计有安全水封，消除安全阀失灵带来的安全隐患。蒸汽发生器带有压力保护装置，压力可调动设定，能高低压报警。
2、304不锈钢加热段：φ22*750mm，功率（W）0.2KW可调，带保温层。
3、玻璃查看段 长度200mm石英玻璃视窗，查看视窗为双层玻璃构造，能保护查看安全，外包有机玻璃管防护。
4、304不锈钢测量段：φ18*500mm，功率（W）0.2KW可调，带保温层。
5、304不锈钢液体冷却器：列管冷凝器，换热面积0.1m2 。
6、304不锈钢蒸汽冷凝器：列管冷凝器，换热面积0.1m2 。
7、单管升膜蒸发器尺寸，管内径14mm，管长1400mm。套管外径57mm，管长1400mm。
8、LZB-10转子流量计：流量界限6～60L/h 。
9、不锈钢离心泵1台。水循环真空泵，**压力≤3.3kpa。
10、原料箱，容积80L，304不锈钢材料。
11、主体温度（℃）、壁面温度（℃）、蒸汽温度（℃）热电偶6支。
12、宇电*702M多路数字温度（℃）显露仪。 宇电*518温度（℃）控制仪（带手动功能）。
13、正泰电器：接触器、开关、漏电保护空气开关。
14、仪表储物柜：测控、电器设备在实训架上。
