电机测试实训装置,综合传热性能实验装置电机性能综合测试装置是集直流电机,交流电机对应的控制,运行,机械特性、电气特性的测试和教学实训于一体,配套先进的检测控制手段,对以上各种运行方式进行定量分析
一、基础简介

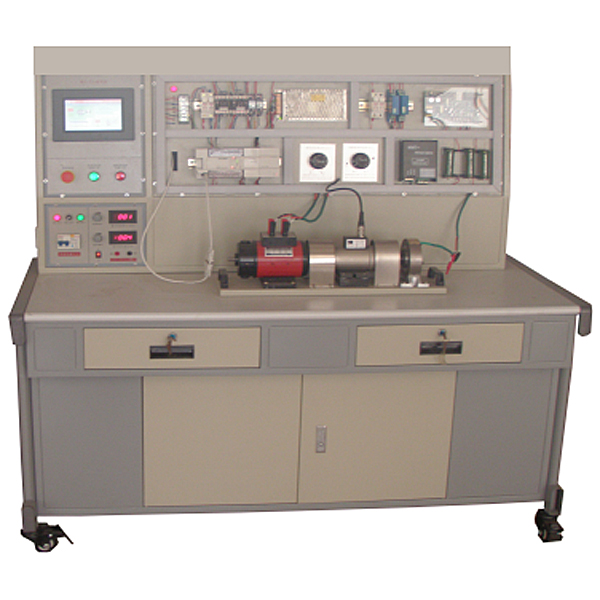

电动机功能综合测量试验装置是集直线DC电动机,交流AC电动机对应的控制,运行,机械特性、电气特性的测量试验和教学实训于一体,配套先进的检验测试控制手段,对以上各种运行方法实行定量解析,收集电动机运行的各种功能数值。学员可经过一个嵌入式触摸屏完成收集数值与显露。本实训台从专用电源控制台、仪表器具仪表、电动机、导轨、负载及专用实验连接线到配套系统等均配套齐全。能良好地适用各类院校相关专业对直线DC电动机、异步电动机、同步电动机等多种电动机功能测量试验的教学和研究。
电动机负载应用高功能、长寿命的新型磁粉限制动作器,负载调动平稳、可靠、便利。即可稳态测量试验,也可以实行快速瞬间测量试验。一台基于W i n C E ( 中 文 版 ) 实操系统 、内嵌Homebuilder嵌入版组态系统的触摸屏作为人机界面HMI,它在系统中作为数值写入、显露监控及控制终端。该终端应用RS-485/232连接口收集模型块实行通讯,数值收集模型块将传感器的检验测试值上传给终端实行显露或用来监控。
二、技术功能
1.写入电源:三相四线(或三相五线)~380V±10% 50Hz
2.作业环境:温度(℃)-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m
3.安全保护:设定有漏电压(V)、漏电流(A)保护装置,安全符合国家标准
4.测量功能数值及精确度:
交、直线DC电流(A):±0.5%
交、直线DC电压(V):±0.5%
功率(W):±0.5%
转动速度及转差率:±0.1%
扭矩:±0.1%
绕组电阻:±0.2%
电动机测量试验实训装置,综合传热功能实训装置
实训目的:
1.查看和解析相同直径的紫铜管在不一样形式下,自由对流、强迫对流对传热系数K值的影响。
2.理解综合传热功能实训台的构造特别点及对传热系数K的影响因素。
主要配备:
紫铜传热管道(铜裸管、涂黑管、翅片管、玻璃丝棉保温管、锯末保温管、镀铬管各一组),调动阀门组,蒸汽发生器,热风幕风机,压力控制器及温度(℃)保护装置,不锈钢台架及控制屏等。
技术功能数值:
1、写入电源:三相AC380V±10% 50Hz,功率(W)8.0KW。
2、实训铜管直径Φ20mm,长度500mm。
3、凝结水计量管尺寸Φ40×450mm,硬质透明玻璃材料。
4、风机风量,风量2000m3/h,功率(W)370W。
5、电加热总功率(W):≦8.0KW,蒸汽控制压力表:0-0.4MPa。
6、蒸汽发生器上有安全阀、压力表继电器、温度(℃)控制器三种安全保护装置。
7、外观尺寸:1800×800×1200mm,外观为不锈钢可位移支撑架,带双刹车轮。
