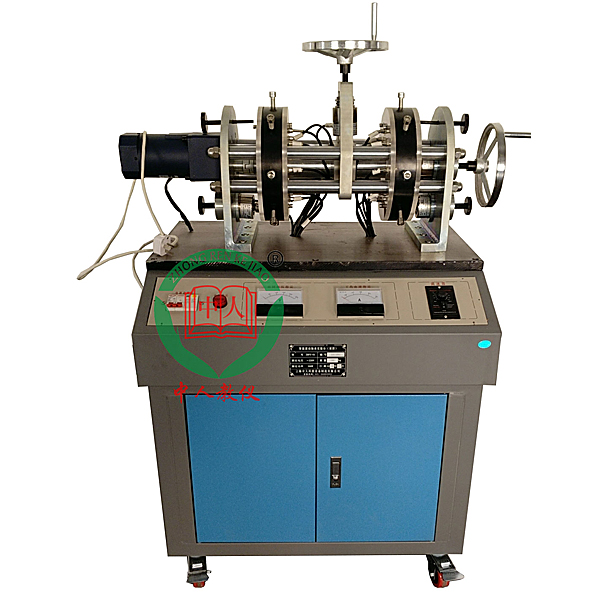

滚动轴承性能测试分析实训装置

名称

单位

数量

备注

执  行  机 构

电动球阀

只

1

作业电压（V）24，控制电压（V）0-10v。

磁力泵

台

1

无泄漏，低噪音，二相交流AC220VAC，15W。扬程1.5吗m。

传  感  变  送  器

扩散硅压力（液位）变送器

只

1

0-100kpa

压力变送器

只

1

供电电压（V）9-24v，输出4-20MA，标准连接口，压力界限0-100kpa。

涡轮流量计及流量变送器

套

1

（1）测量范围：选0-800L/h；（2）输出信号：4-20mADC；（3）精确度：0.2级。标准信号输出4-20ma

温度（℃）变送器

套

1

Pt100：A级；温度（℃）变送器：0.5级精确度，0-100℃。4-20ma标准信号输出

其  它  设  备

实训用淡蓝色透明有机玻璃水箱

只

1

1个圆型有机玻璃水箱，直径15mm，高度15cm。

储水箱

只

1

镜面不锈钢304。自动进排水减轻实训老师作业200*150*200 单位mm

不锈钢支撑架

套

1

镜面不锈钢管管子做成。

配备有24v直线DC稳压电源

只

1

电流（A）2A。

全部不锈钢管及备品备件，多加设备的使用寿命。

套

1

管道及阀门：整个系统管道由不锈钢管连接而成，全部的手动阀门均须应用优质球阀，避免管道系统生锈。

温控实训箱

套

1

由加热箱、加热环、Pt100、温度（℃）变送器构成，加热 最高温度（℃）150度。

不锈钢储水箱

只

1

内有独特的构造设计和不锈钢过滤网，拆洗便利

储水箱自动进、排水装置

套

1

自动进排水减轻实训老师作业

控制器

PLC控制器

台

1

1.14路开关量写入

2. 10路开关量输出

3.2路模仿量写入1路模仿量输出

plc可编程设计与控制虚拟拟真系统（提供版权证书并现场演示）

套

1

本系统基于unity3d研发，内置实训步骤、实训指导书、电子回路图、结合套件清单、连接线路、接通电源、电子回路图、场景重置、返回等按钮，在连线及代码正确后，可以经过启动/停止、正向动作、反向动作按钮实操三维（3D）机床模型动作，在连接线路状态下，三维（3D）机床模型可实行放大/缩小、平移。

1.继电器控制：阅读实训指导书，并进入实训，经过认识阅读电子回路图，选用结合套件清单中的继电器、热继电器、开关等元件以拖拽的形式布置至电器储物柜中，限位器放置于三维（3D）机床模型上，可选用盖盖子，部分元件名称可重命名，然后点击连接线路按钮，将端子对端子实行连线，将机床电子回路连接成功后，选用接通电源，实行实操，若结合套件或线路连接错误将弹出提醒错误框，可随时实行场景重置。

2.PLC控制：实训同继电器控制，多加PLC控制功能，在连线完成后，经过PLC编码按钮，进入程序语言编写界面，编写正向与反向2条程序，共有12个梯形图符文号，编写完成后，选用提供并上交实行程序检验。检验成功后，接通电源实行实操，结合套件、线路连接、代码错误将弹出提醒错误框，可随时实行场景重置。

3.单片机控制：实训同继电器控制，多加单片机控制功能，在连线完成后，经过C编码按钮进入编程界面，写入正确的C语言代码，提供并上交检验成功后，接通电源实行实操，结合套件、线路连接、代码错误将弹出提醒错误框，可随时实行场景重置。
