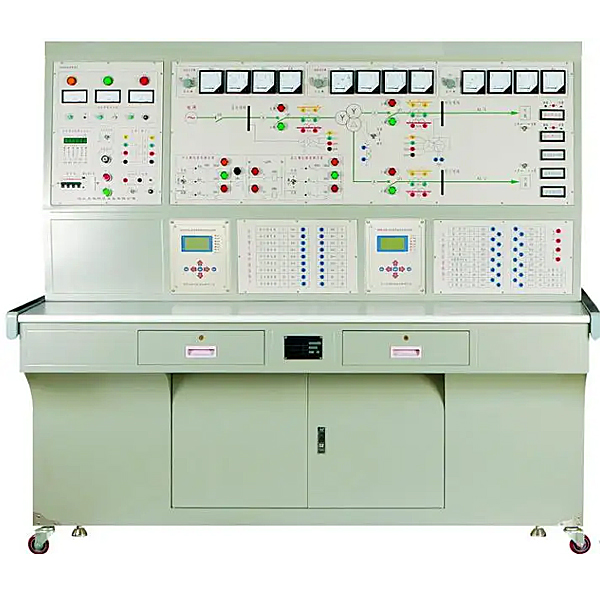

电力自动化及继电保护实验台
电力自动化及继电保护实验台,自动控制与计算机控制实验装置电力自动化及继电保护综合实验系统是一个自动化程度很高的多功能试验平台,可单独使用开出多门电气工程专业课程的教学实验,多套培训系统还可组成复杂电力网系统进行综合实验
电力自动化及继电保护实训台,自动控制与计算机数值控制实训装置
电力自动化及继电保护综合实训系统是一个自动化程度很高的多功能试验平台,可单独使用开出多门电气工程专业课程的教学实训,多套培训系统还可构成复杂电力网系统实行综合实训、实训,并由电力自动化监控系统完成电力网综合监控,也可构成随意数字智能变电站构造。
电力自动化及继电保护实训台,自动控制与计算机数值控制实训装置
一、系统构成
1、电源:写入一相三线~220V±10% 50Hz。输出直线DC±5V/2A、±12V/0.5A 电源,均有接反和短路保护功能。
2、核心系统:应用8088微处置整理器,便利计算机数值控制技术系统编程;RS232总线连接口与上位机通讯(可以USB连接口通信),含有上位机总清复位和人工总清复位电子回路, 含有自动锁零和人工锁零功能。
3、函数发生器:实训机自带信号测量和信号显露模型块
可测量信号电压(V)(-5V~+5V)、频率、温度(℃)、转动速度等功能数值。
4、阶跃信号发生器:由手控阶跃发生(0/+5v、-5v/+5v),幅度控制(电位器),非线性输出组。
5、函数信号发生器:能输出正弦波、斜波、方波、矩型波、继电特性、饱和特性、死区特性和间隙特性,有开关变换,同时有数码管显露波动线相关信息。正弦波信号频率界限0.1HZ~2HZ和0.8HZ~50HZ两档,分辨率是0.1HZ和1HZ,其他波动线频率界限是0.1HZ~250HZ,分辨率是0.1HZ。波动线信号的幅值界限-6V~+6V,幅值分辨率是0.1V,失真度不大于0.5%。阻抗不大于50Ω。
6、运算模仿单元:提供8个OP07基础运放模仿单元(实训用),每单元的写入线路有6组0.5%精确度电阻、或 5%精确度电容,反馈线路有7组0.5%精确度电阻、或5%精确度电容,和1个运算放大器构成。另有拓展运放模仿单元,其一可调零放大器,包括比例环节、惯性环节、积分环节、比例微分环节,PID环节和经典型的二阶、三阶系统等;其二校正互联网库,可包括各种校正环节;其三是2组整形模型块。
7、提供阻容元件库:250K、500K电位器,2组0-999.9K直读式可变电阻,多组电容。
电力自动化及继电保护综合实训系统是一个自动化程度很高的多功能试验平台,可单独使用开出多门电气工程专业课程的教学实训,多套培训系统还可构成复杂电力网系统实行综合实训、实训,并由电力自动化监控系统完成电力网综合监控,也可构成随意数字智能变电站构造。
设备入口均设定有漏电保护器。
整个实训系统控制电源(含有概括继电器辅助电压(V))均应用安全电压(V)以内的直线DC24V电源。实训信号要求按照电力系统二次标准输出,而且严格控制输出功率(W),杜绝触电隐患。
1、电力自动化及继电保护综合实训系统
电力自动化及继电保护综合实训系统提供了一个经典型的电力系统运行一次主系统,同时为继电保护实训提供一次系统平台。
实训台由模仿一次主系统、多功能微机保护装置、常规继电器、二次电气控制等包括。
多功能微机保护装置:
多功能微机保护装置既可用来各种继电保护实训,也可在电力系统实训中作为线路保护装置使用。
要求含有概括以下:
10kV馈线微机保护装置模型块
35kV线路微机装置模型块
110kV线路成组微机保护装置模型块
变压器主保护装置模型块
变压器后备保护装置模型块
电容器微机保护装置模型块
电动机微机保护装置模型块
