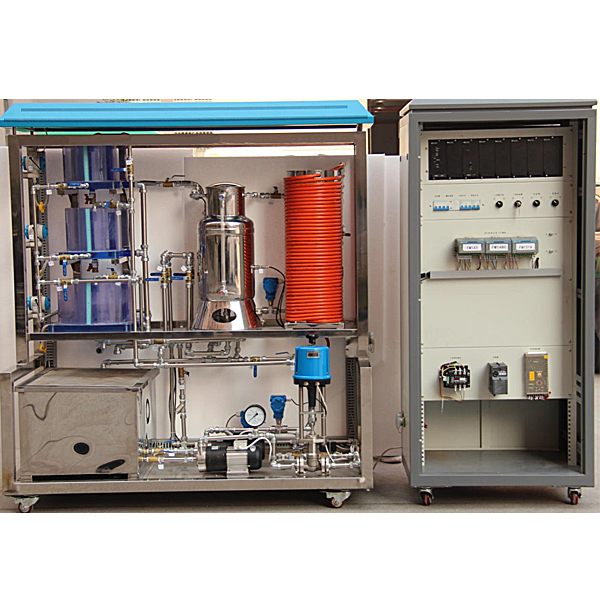

分布式过程控制系统实训装置

分布式过程控制系统实训装置,发动机保养实训装置本实训装置由硬件和软件两部组成,其中硬件包括控制柜、智能仪表、DCS控制等单元组成;软件包括数据库软件、设备组态软件、设备编程软件、工业组态软件、

分布式过程控制系统实训装置,发动机保养实训装置

一、基础简介
本实训装置由硬件和系统两部构成,其中硬件含有概括控制储物柜、智能仪表、DCS控制等单元构成;系统含有概括数值库系统、设备组态系统、设备编程系统、工业组态系统、服务系统包及工程数学系统等构成。
信号连接口操作面板:控制对象中的仪表信号和电气信号转移到信号接线板上,提供*、AO、DO等传感器检验测试及执行器控制信号连接口,方便连线构成不一样的控制系统。经过安全型接插式实验连接线将实训板与信号板之间实行不一样的配线,以完成过程控制各类实训。
系统互联网分为监控互联网、系统互联网和控制互联网三个层次,监控互联网层完成工程师站、实操员站、**计算站与系统服务器的互连,系统互联网层完成现场控制站与系统服务器的互连,控制互联网层完成现场控制站与过程的通讯。
二、配备及功能
(一)系统整体构造
1、系统互联网架构从上至下由管理网(MNET)、系统网(SNET)、控制网(CNET)三层包括。管理网为可选互联网层,用来和厂级生产管理系统如MES、第三方管理系统等实行通讯,并可经过INTERNET完成安全的信息发布,完成数值的**管理和共享。
2、系统网连接工程师站、实操员站、历史站和控制站等系统节点,支持P-TO-P(对等网)、C/S(客户机/服务器)、P-TO-P和C/S(混合)三种互联网构造,可快速组建星型、环型或总线型拓扑构造的高速冗余互联网,符合IEEE802.3 及IEEE802.3u 标准,100/1000Mbps 自适应。
3、控制网用来控制站的主控制器与各I/O模型块及智能设备的连接,支持星型和总线型构造,符合IEC61158(国标:JB/T10308.3-2001,欧标:EN50170),保证现场级通讯的就地实时、平稳、快速。

分布式过程控制系统实训装置,发动机保养实训装置


分布式过程控制系统实训装置,发动机保养实训装置

一、设备简介
该设备应用 全新大众桑塔纳3000 汽车发动机保养系统实物为基础,充分展示汽车保养系统的构成构造和保养过程。
适用来学校对汽车发动机保养系统课程理论和维修实训的教学需要。

二、功能特别点
1.应用汽车发动机保养系统实物制作,充分展示系统的构成构造。
2.真实发动机保养实训。
3.可实行发动机三滤保养与拆卸装配实训实操。
4.可实行发动机火花塞保养与拆卸装配实训实操。
5.可实行发动机喷油器保养与拆卸装配实训实操。
6.操作面板部分应用1.5mm冷板冲压成形构造,外观美观;底架部分应用钢构造焊接,表面应用喷涂工序技艺处置整理,带自锁脚轮装置,示教板底座上配备有40cm左右的桌面,便利存放图纸文档实训指导书、轻型检验测试仪表器具等。
