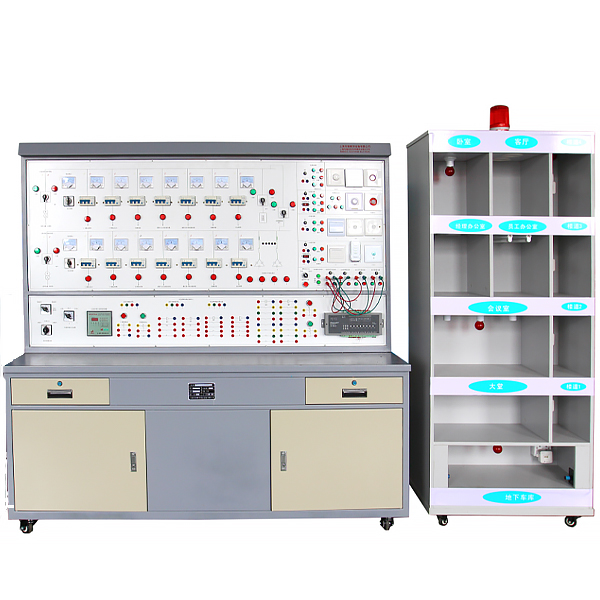

LON总线型楼宇供配电及照明实训装置

LON总线型楼宇供配电及照明实训装置,空调系统运行检测实训台本实训装置配合智能建筑楼宇供配电系统有关课程,进行有关供配电低压部分的教学实训,可以让学生了解楼宇中配电基本结构,熟悉供配电监控系统,掌握供配电子系统在

LON总线型楼宇供配电及照明实训装置,空调系统运行检验测试实训台

一、系统基础简介
本实训装置协作智能建筑楼宇供配电系统有关课程,实行有关供配电低压部分的教学实训,可以让学员理解楼宇中配电基础构造,熟悉供配电监控系统,掌控把握供配电子系统在楼宇自动化系统中的应用。
同时能实行有关照明配电和控制部分的教学实训,可以让学员理解楼宇中照明配电线路基础构造,熟悉照明监控系统,掌控把握照明子系统在楼宇自动化系统中的应用。
该装置能适用 “智能建筑”、“建筑电气”、“楼宇自动化”等科目实训教学的要求。适用来各类职业教育培训机构的教学。
二、系统特别点
1.供配电系统和照明系统可完成就地实时调度运行
2.应用DDC收集控制模型块完成对电力系统中各类数值的收集
3.应用先进LonWorks总线通信协议组网
4.配备装备上位机监控系统,可就地实时监控供配电互联网构造,还可监控照明系统,控制照明线路
5.建筑大楼与智能楼宇电气装配虚拟拟真系统
基于unity3d设计,用户自行按照电脑配备选用不一样的交互界面大小,可选六级画质等级。系统内模型可实行360°旋转、放大、缩小、平移。系统使用过程有小助手提醒,内容如下:
A、湿式报警系统
1、系统基础简介:湿式报警系统基础简介
2、设备认知:设定有**视角、设备详情(显露该设备的简介或功能数值)、练习(内置6道选用题,选用正确与错误均有提醒)、原理图(可从原理图中进入到设备中)。设备有:喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制储物柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水浸池。

LON总线型楼宇供配电及照明实训装置,空调系统运行检验测试实训台


LON总线型楼宇供配电及照明实训装置,空调系统运行检验测试实训台

一、设备简介
     该设备应用 汽车手动空调系统为基础,充分展示汽车手动空调系统的构成构造和作业过程。
适用来各类学校对汽车空调系统课程理论和维修实训的教学需要。
二、功能特别点
1.真实可运行的汽车手动空调系统,充分展示汽车手动空调系统的构成构造和作业过程。
2.由三相电动机做为动力源,带动空调压缩机作业。实操空调控制操作面板,可真实演示汽车手动空调系统的作业过程以及作业原理。
3.实训台操作面板应用4mm厚耐腐蚀、耐创击、耐污染、防火烧、防潮的**铝塑板,表面经特殊工序技艺喷涂底漆处置整理;UV平操作面板喷绘操作面板打印有永不褪色的彩色电子回路图与作业原理图;学员可直观对照电子回路图和实物,认知和解析汽车手动空调系统的作业原理。
4.实训台操作面板上装配备有检验测试端子,可直接在操作面板上检验测试空调系统各电子回路元件的电信号,如电阻、电压(V)、电流(A)、频率信号等。
5.实训台操作面板上装配备有高、低压力表,进出风口温度(℃)表,可就地实时显露空调管路压力、进出风口温度(℃)的功能数值改变。
6.实训台提供了学员练习加注制冷剂、检漏等实操作业平台。
7.设备检验测试操作面板正前方底座上配备有20cm的钢制台面,便利存放图纸文档实训指导书、检验测试仪表器具等。
