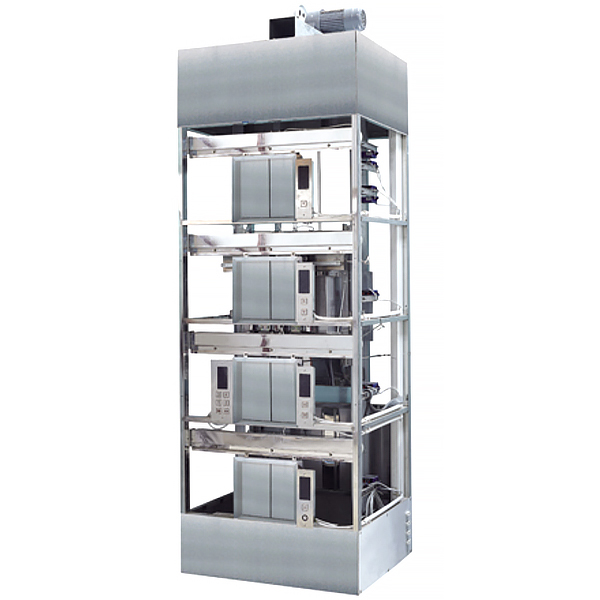

不锈钢仿真电梯实训台

不锈钢仿真电梯实训台,两种槽轮机构动态测试实验装置群控模拟电梯是为大中专院校、职业技校电梯工程及自动化课程演示教学而设计的,其控制元件全电脑化,可编程,电动机驱动采用进口变频调速器,功能与真实的变频调速电梯相同,具有全集选功能

不锈钢拟真电梯实训台,两种槽轮机构动态测量试验实训装置

群控模仿电梯是为大中专院校、职业技校电梯工程及自动化课程演示教学而设计的,其控制元件全电脑化,可编程,电动机驱动应用进口变频调节速度器,功能与真实的变频调节速度电梯相同,设定有全集选功能,能自动平层,自动关门,响应轿内,外呼梯信号。该模型电梯外罩应用透明有机玻璃制造,内部一目了然,内部构件全部应用镀锌处置整理,耐腐蚀功能良好,维修保养简便。
四层电梯拟真模型可作自动化专业的电梯程序教学与故障排除实习之用,也可作职业技校的电梯装配维修演示实操之用。
一、 主要功能数值:
1、 电梯轿厢尺寸:600×500×560(宽×深×高),外尺寸。
2、 门口尺寸:360×420(宽×高)
3、 井道框体结构外围尺寸:920×820×2900(宽×深×高)。
4、 设备自重:约300㎏。
5、 曳引机功率(W):0.2KW。电压(V)380V或220V两种。
6、 规格限定电流(A):0.86A。
7、 供电电源:三相五线,380V,50HZ。
8、 变频器:三菱E740。
9、 可编程控制器(plc):日本三菱FX1N系列。
10、 控制方法:集选(JX)。
11、 电梯层站:4/4。

不锈钢拟真电梯实训台,两种槽轮机构动态测量试验实训装置


不锈钢拟真电梯实训台,两种槽轮机构动态测量试验实训装置

ZRJX-CLA型
一、主要技术功能数值
1、电动机功率(W):60W,调节速度界限:0一100rpm.
2、槽轮功能数值:槽数:4,5
3、传感器功能数值:角位移传感器:90p/r
4、外观尺寸:820×510×400,重量(kg):47kg
二、主要功能特别点
1、四、六槽轮实训装置可实行机构虚拟设计及实物拼接组装。
2、可完成拨杆和槽轮的动作检验测试和拟真解析。
3、测量试验系统应用先进的嵌人式单片机系统,测量试验数值精确度高、速度快、平稳。
4、该系统配套系统以Vb为平台制作研发,其内容丰富,含有概括实训影像、实训台简介、机构虚拟设计、机构动作检验测试、机构动作拟真、实训成果解析等内容,设定有综合性、开放性的特别点。
5、实训成果可以文体形式存档,并可在互联网上发送及打印,方便互联网化实训。
三、主要实训内容
1、槽轮虚拟设计实物拼接组装(能拼接组装四槽轮、无槽轮、六槽轮机构)。
2、槽轮动作规律检验测试
