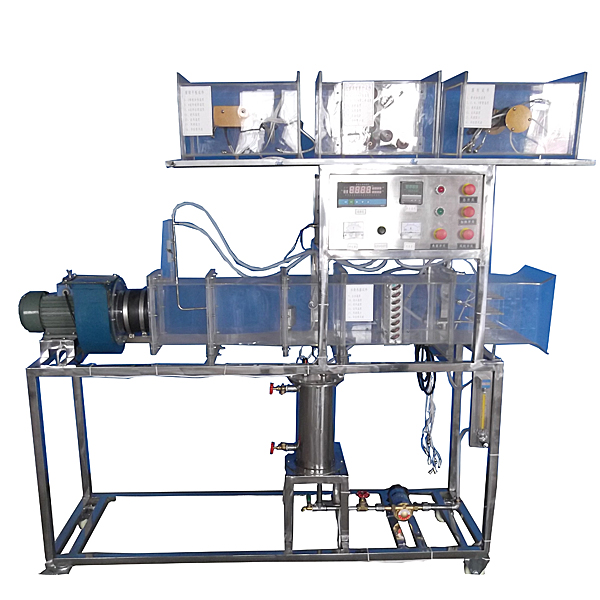

强迫对流实训装置

强迫对流实训装置,光伏电能汽车动力实训装置1、输入电源:单相AC220V10% 50Hz,功率5.0KW。2、实验风道采用透明有机玻璃材质,分为风口段,实验段(实验段可拆卸更换),测试段等,

强迫对流实训装置,光伏电能汽车动力实训装置

技术功能数值:
1、写入电源:一相AC220V±10% 50Hz,功率(W)5.0KW。
2、实训风道应用透明有机玻璃材料,分为风口段,实训段(实训段可拆卸更换),测量试验段等,之间应用法兰螺母连接。
3、离心风机功能数值:风量1000 m3/h,风压1000 Pa,功率(W)370W。
4、旋转圆柱试件,实训管规格:Φ32 ×250mm ,材料紫铜管。管内装备有电加热器作为热源,功率(W)300W,管壁嵌有四支热电偶以测壁温。
5、紫铜平操作面板试件,规格:δ=4 mm,长度250mm,宽度150 mm,平操作面板电加热器功率(W):≤500W。
6、气水换热器试件,经过水来加热气体,热水流过小型换热器而降温,空气经过小型换热器升温。热水经过电加热器来加热。换热器面积1.0m2,水流量16~160L/h,液体加热功率(W)2.0KW。
7、管蔟管外放热试件:翅片式(铝轧片管)热管换热器,尺寸 Φ20 × 250mm ,材料紫铜管。应用叉排或顺排排列方法。
8、毕托管流量计配差压传感器:测量范围0―1000Pa,精确度0.5级。
9、温度(℃)测量:测量系统配备有智能温度(℃)控制仪表(PID调动控温,精确度 ±0.2℃),高精确度PID调压模型块电子回路。
10、**信号写入巡检仪协作高精确度数字显露表,显露温度(℃)、阻力、流速等实训全部测量功能数值,手动风门调动风量。
11、外观尺寸:2000×500×1700mm,外观为不锈钢可位移支撑架,带双刹车轮。

强迫对流实训装置,光伏电能汽车动力实训装置


强迫对流实训装置,光伏电能汽车动力实训装置

一.功能特别点
1、该设备完整展示了太阳能电动汽车电动动力系统,可以动态演示太阳能模型块与电动汽车动力系统的的运行状态。
2、操作面板应用4mm厚耐腐蚀、耐创击、耐污染、防火烧、防潮的**铝塑板,表面经特殊工序技艺喷涂底漆处置整理;操作面板打印有永不褪色的彩色电子回路图与作业原理示意图;学员可直观对照太阳能电动汽车电动动力系统与太阳能模型块构造原理图和实物,认知和解析太阳能电动汽车系统的作业原理。
3、操作面板上装配备有点火开关、工况开关、油门踏板、挡位开关、限制动作开关、转动速度表、电流(A)指示表、太阳能装置等,装备有一台电动机用来演示电动机的作业状态,及装配太阳能充电板演示太阳能充电工况。
4、整体应用1.5mm厚冷轧板,严格按钣金加工工序技艺实操,经酸洗、喷塑,外观美观;底架部分应用钢构造焊接,表面应用喷涂工序技艺处置整理,带自锁脚轮装置,底座上配备有30cm左右的桌面,便利存放图纸文档实训指导书、轻型检验测试仪表器具等。
5.设备作业应用普通220V交流AC电源,经内部电子回路变压整流变换成12V直线DC电源,无需蓄电池,减少充电的麻烦,12V直线DC电源有防短路功能。
6.机械装配与钳工装配虚拟拟真系统:本系统基于unity3d研发,可选6级画质,设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真,机构资源库,经典型机械机构(汽油机发动机的虚拟拆卸装配),系统为一个整体系统,不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器:进入系统后自动播放装配内容,视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器:进入系统后应用视频的形式播放内容,视频内容应含有:零件名称(扫描二维码可看零部位件名称)、拆卸装配演示(含有拆卸、装配)、虚拟拆卸装配(含有整体、低速轴、中速轴、高速轴、箱盖、箱座)
