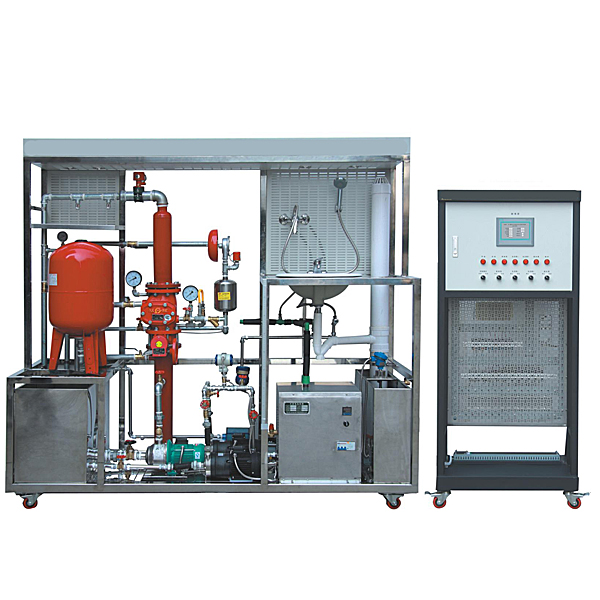

给排水安装与控制实验装置
给排水安装与控制实验装置,多功能流体力学实训装置本装置是专门为职业院校开设的给排水工程、建筑电气、楼宇智能化设备、建筑设备、市政工程等土木水利类相关专业而研制的,装置根据建筑物行业中住宅和工业场所给排水工程系统的特点采用工程对
一、设备基础简介
本装置是专门为职业院校开设的给排水工程、建筑电气、楼宇智能化设备、建筑设备、市政工程等土木水利类相关专业而研制的,装置按照建筑物行业中住宅和工业场所给排水工程系统的特别点应用工程对象系统设计实训模型,经过该装置的实操实训可考核学员掌控把握给排水设备装配与控制的综合能力,如管材切割与连接、管道装配、设备装配、电气装配、设备接线、编程控制、故障排查等;--可培养学员的团队合作能力、作业效率、重量意识、安全意识、职业道德和职业素养等。
二、系统构造与构成
给排水对象模型整体应用不锈钢框体结构实行设计,主要给排水管道设备装配在钢架底座上、具备开放式的特别点,由生活给水系统、消防给水系统、热水给水系统、排水系统和控制系统五个部分构成。
生活给水系统主要有给水箱、给水泵、给水管道、压力变送器、脉冲水表、水龙头和淋浴头等构成。管路应用不锈钢复合管实行设计,可实行不锈钢复合管的切割、装配和通水试验实操,经过控制系统可完成生活给水系统的变频恒压供水功能,完成单泵变频控制或双泵变换控制等功能;经过脉冲式水表可以完成用水量的计量。
消防给水系统主要有给水箱、喷淋泵、稳压罐、湿式报警阀、压力开关、水流指示器、消防给水管道、闭式喷淋头等构成。管路应用镀锌管实行设计,可实行镀锌管的切割、套丝、装配和通水试验实操,经过控制系统可完成喷淋灭火功能。
热水给水系统主要有电加热锅炉、热水给水管道、水龙头和淋浴头等构成。管路应用PPR管实行设计,可实行PPR管的切割、熔接、装配和通水试验实操,可对锅炉实行温度(℃)调动控制实操。
排水系统主要有污水箱、液位传感器、排水泵、排水管道和水处置整理单元等构成。排水管路主要应用UPVC管实行设计,可实行UPVC管的切割、粘接、装配和通水试验实操,集合控制系统可完成污水箱的水位检验测试和排水泵的启停控制等功能。
给排水自动控制系统主要有电气控制储物柜、触摸屏、实操开关、作业状态指示灯、plc控制器、变频器、低压电气、水泵、水表、传感器(浮球式液位计、压力开关、水流指示器、信号蝶阀、压力变送器)、组态监控系统等构成。经过控制系统可完成给排水系统的自动化控制功能。
全室配备一套教学课件:系统内置至少13种处置整理器相关实训内容,支持编程系统导出的指令。在实训中可查看到处置整理器的运行情况而且在运行或者停止时需要使用运行/停止开关,在操作面板上还有电源、运行状态、内部电源、错误4盏拟真状态指示灯模仿运行状态,而且在操作面板上还可查看导入的编程指令,支持重复载入程序功能。可实行测绘制作矩形、圆形、圆角矩形、直线、带箭头直线以及写入文字,同时还可以实行清除以及删除等实操,能够实行逻辑电子回路电气元件间的连线、删线、清空连线、恢复连线以及线材规格选用,内置拟真VFD,可以设定VFD的功能数值,提供专业的项目任务教学内容,任务内容有:编写作业流程图、电子回路接线图纸测绘制作、电子回路接线、编写程序、故障诊断等。控制器三维(3D)拟真教学模型块:本课件可经过内置控制器程序编程界面编程并可写入虚拟控制器中控制3D拟真模型。可模仿控制不少于20个3D拟真模型。还可监控虚拟控制器状态,当部位件卡住时可使用复位功能复位。设定有分步式教学功能,从易到难教学。
给排水装配与控制实训装置,多功能流体力学实训装置
设备特别点:
1、本试验台为新型流体力学综合试验台, 构造小巧,布置合理,一台多用。
2、试验水箱和管道应用厚壁优质透明有机玻璃管,实训情况清晰,便利学员查看。
3、设备整体为自行式框体结构构造,并装配备有禁锢脚,方便系统的拆卸检修和搬运。
4、装置设计可360度查看,完成全方位教学与实训。
实训目的:
1、适合于工程流体力学(水力学)教学实训。
2、可做雷诺实训、伯努利实训、沿程阻力实训、局部阻力实训及文丘里流量计校核实训。
主要配备:
雷诺实训管、伯努利实训管、沿程阻力管、局部阻力管、水泵、秒表、玻璃温度(℃)计、测压计、刻度标尺、文丘里流量计、实训水箱、计量水箱、蓄水箱、指示液盒、不锈钢框体结构。
技术功能数值:
1、运行环境:温度(℃)0-40℃,相对湿度:≤90%RH,电源:220V/50Hz。可连续实操。
2、雷诺管:长度1100mm、内径Φ15mm,有机玻璃。
3、伯努利管:总长1100mm、内径Φ20mm和Φ14mm,有机玻璃管制作,按两点法求出各有改变点的动静压头。
4、沿程阻力管:长1100mm、内径Φ14mm,有机玻璃制作,两测压点间的距离:800mm。
5、局部阻力管:总长1100mm、内径Φ14mm和Φ23mm,有机玻璃制作,上装文丘里流量计、闸阀,可用来测量流体流经铜闸阀的前后压差,以及对文丘里流量计实行校核。
6、实训流量Q=0~18 L/min,毕托管实训流速:100~200cm/s,最大静压水头400mmH2O。
7、测压计由22根直径φ8mm的有机玻璃管固定在测压架上,测压架上粘有标尺便利读数,压差计内的指示液为水,无毒、实操安全。
8、静音环保型水泵:扬程:12m,流量:15L/min,功率(W):120W。
9、计量槽:容积10L透明有机玻璃制作,带计量刻度。
10、实训水箱:有机玻璃制成,容积40L,上装指示液盒,指示液为红墨水。
