ZR-ZKT01型 中央空调综合实验台

中人设备中人专业生产维修电工实训考核装置,智能楼宇实验台,工业机器人实验台,教学设备,汽车实训设备,机电一体化实训设备,电工电子电力拖动实验室设备,中职实训基地设备,产教融合实训基地建设,物联网实训沙盘,数控实训考核设备,化工实验室设备等教学设备。

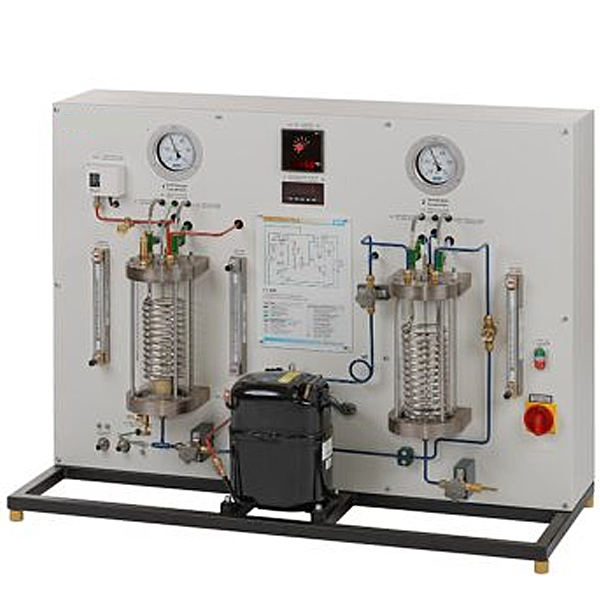

ZR-ZKT01型 中央空调综合实验台(图1)

一、系统功能:
ZR-ZKT01型 中央空调综合实训台应用水冷机组,不锈钢框体结构构造,终端建立一个专门房间实行客户的模仿,大厅的模仿直接运用教室原来空间,应用分水器和集水器对冷量或热量实行分配调动,整个中央空调应用三菱FX2n-48MR PLC可编程控制器及工业总线控制,由计算机数值经过通信总线与PLC实行通信,控制整个中央空调的运行。空调的运行功能数值由各类传感器实行收集,并经过通信总线送入计算机数值中,经过专用中央空调组态控制系统实行就地实时监控。组态系统要求能够以动画的形式同步显露系统的设备构造、控制原理和流程。

二、实训内容:
1、中央空调系统的认知及使用;
2、制冷原理与热交换技术;
3、中央空调系统常用传感器识别与应用;
4、中央空调的PLC编程与控制应用;
5、中央空调的运行实操及考核;
6、中央空调运行保护与日常维护实操考核;
7、中央空调故障维修及考核;
8、变频器应用;
9、触摸屏应用;
10、计算机数值数值收集与组态控制技术应用;
11、组网通讯技术及其应用。
三、系统配备:
1、电气功能数值:作业电源:三相五线380V±10%,50Hz;安全保护:设定有接地保护,漏电保护,过流保护。规格限定功率(W):<5KW。
2、系统设备配备:设备整体与实际中央空调系统构造相同,应用开放式不锈钢框体结构构造,各部位件布置合理实操便利。系统由制冷机组、冷却水系统、冷冻水系统、制热系统、空气调动系统(风管结合套件)、模仿房间、电控储物柜、计算机数值等部分构成,并配备有集水器、分水器、膨胀水箱。
(1)制冷机组:由压缩机、螺旋式冷凝器、螺旋式蒸发器、储液罐、热力膨胀阀、视液镜、干燥过滤器等构成,管路中还设定有控制阀等实训所必需的部位件,管路中视液镜可查看制冷剂状态等设备构成。制冷机组主要完成制冷作业,制冷剂为R22。
(2)冷却水系统:由1套喷淋式冷却塔机组、2台冷却水泵构成,主要完成制冷机组冷却散热作业。
(3)冷冻水系统:由2台冷冻水泵、分水器、集水器、膨胀水箱等构成,主要完成制冷机组的冷冻水循环作业。
(4)制热系统:由模仿锅炉(电加热式)、1台热水泵构成,主要完成制热作业。
(5)空气调动系统(风管结合套件):由过滤器、表冷器、普通风机、风道等构成,主要完成空气调动作用。
(6)模仿房间:由1套风机盘管、1套温度(℃)控制器及风量调动系统构成,主要完成房间的温度(℃)设定与空气调动作用。
(7)控制装置配备:整个中央空调应用PLC可编程控制器及工业总线控制,由计算机数值经过通信总线与PLC实行通信,控制整个中央空调的运行。空调的运行功能数值由各类传感器实行收集,并经过通信总线送入计算机数值中,经过专用中央空调组态控制系统实行就地实时监控。在现场控制储物柜上可显露中央空调的全部运行数值,可实行全手动和自动运行实操。PLC:三菱FX2N-48MR;变频器:三菱FR-S540E-0.75K-CH;触摸屏:7英寸彩色触摸屏。
3、云智能实训室安全管理系统
本平台将无线传输、信息处置整理等物联网技术应用用来自动化远程控制。设备端运行状态、数值功能数值等上传至云平台。物联网系统的传感层、传输层和应用层关联掌控把握数值与解析数值。
(1)电压(V)、电流(A)等模仿量数值显露
(2)写入开关监控,输出开关等数字量控制。
(3)远程控制启停状态,给定输出电压(V)值的。
(4)显露写入输出电压(V)值的历史数值
(5)可按照日期、日间实行查询历史数实行查询。
(6)报警信号为PLC主机模仿量收集数值或者开关量可以自由设定,如当模仿量写入超过设定电压(V)时产生报警,经过物联网自动化应用系统将报警信号上传到云平台,经过云平台向设定的终端推送报警信号,每台设备可对应多个终端设备。
(7)经过手机端可以完成远程控制PLC的输出及监视PLC的写入状态改变。
(8)数值显露画面:画面显露写入电压(V)数值,输出电压(V)监控,开关状态写入,开关控制输出,以及云端连接二维码。
(9)联网设定界面:设定现场数值连接云平台后台数值库管理。
★为保证系统正版,投标时提供云智能实训室安全管理系统系统著作权证书原件备查并现场演示。
4、无线智能实训室管理考核系统
该系统为单独箱式挂式模块件设计,应用240最128点阵蓝底背光液晶显露屏及PVC轻触键盘,中文显露,试题显露直观。能完成全部维修电工箱式挂式模块件随意点的故障设定。
(1)可选用指定故障考核方法或随机故障考核方法。
(2)随机故障考核方法下系统设定有自动随机出题功能,使每次维修的故障全部不相同。
(3)随机故障考核方法可设定故障界限及故障数量。
(4)掉电后不会丢失所设定的功能数值及考核成果。
(5)设定有自动评定分数功能数值设定、考核时间设定及倒计时、重复考号报警等功能。
(6)自动存档80位考生的考号、分数、误排次数、剩余故障、剩余时间等。
(7)每个故障点全部默认设定为开路故障,可按照要求改变为短路故障。
(8)考核系统未上电时,电气线路能正常作业。上电后,电气线路的作业状态取决于上一次考核系统断电时的情况,但在随机故障考核方法下故障点位置与上次不一样。
(9)本系统由教师用上位机统一设定故障(随机故障和指定故障),由无线互联网输至学员实训装置实行排故实训或考核,实训考核人员条件与机会均等,客观、科学判别实训考核成果,保证考核成果的公平公正。故障点设定便利、快捷,实训考核成绩自动记录、排序、打印,极大便利实训室的管理,大大减轻教师的作业量。
(10)本考核系统有很好的通用性,经过与不一样实训设备的结合,既可锻炼学员动手连接实训电子回路,掌控把握实操技能,又可经过智能化考核系统科学公正考核学员所学专业知识,有效的提升了学校的实训考核管理能力。
(11)本系统应用单独开关电源供电,电子回路设计优化合理,生产工序技艺严格完善,保证机器的可靠性和平稳性。
(12)本系统全部的数值交换全部是经过无线互联网传输,可以便利快捷组网,随意添加组网设备数量(最高255台),而而且不需要实行繁琐的互联网布线,极大的简化了实训室的装配,从而降低了组建实训室的成本。
(13)本系统兼容单机考核系统,当没有装配上位机时,本机亦可单独使用。除成绩的整理、打印等不能完成以外,其他全部功能均可在本机完成。
★为保证系统正版,投标时提供无线智能实训室管理考核系统系统著作权证书原件备查并现场演示功能
5、实训室智能电源安全管理系统
实训室总体智能电源管理系统由主电子回路、控制电子回路、检验测试保护电子回路、显露电子回路、语音报警电子回路等构成,整个实训室配备一套管理系统。
主要功能:
(1)上电系统自测
1)主电子回路及控制电子回路上电后对线路系统实行写入电压(V)的过压、欠压;线路对地漏电;输出负载过流的检验测试,任一故障存在电源输出断开。
2)故障内容有相应文字显露。
3)对故障实行语音报警。
(2)运行检验测试保护
1)写入过压、欠压、输出过流、漏电,任一故障出现将自动跳闸,实施保护。
2)对故障实行语音报警。
3)保护阀值可实行现场设定。
(3)漏电功能测量试验
1)按下漏电测量试验按钮,装置会自动提供一个漏电测量试验信号,使保护器跳闸。
2)重新实行上电进入自己检验测试状态,文字显露"开机检验测试中....",无故障情况下,实训室智能电源管理系统恢复供电。
(4)过压保护
1)运行中,出现写入过压,实训室智能电源管理系统将跳闸。
2)对应的"过压相"实行文字显露。
3)语音播报"线路过压,请注意"。
(5)过流保护
1)运行中,三相电源中任一相出现过流,实训室智能电源管理系统将跳闸。
2)对应的"过流相"实行文字提醒。
3)语音播报"线路过流,请注意"
(6)漏电保护
1)运行中,三相中任一相出现漏电,实训室智能电源管理系统将跳闸。
2)对"漏电"实行文字显露。
3)语音播报"线路漏电,请注意"。
(7)电源监控
1)可对各相电压(V)实行数值显露及弯曲线显露,显露精确度±5V
2)可对各相电流(A)实行数值显露及弯曲线显露,显露精确度±
3)高压保护电压(V)设定:设定界限<300V,写入1A;动作时间:2-5S,写入单位0.1S
4)欠压保护电压(V)设定:设定界限:>154V,写入单位1V;动作时间:2-5S,写入单位0.1S
5)过流保护电流(A)设定:设定界限:<20A,写入单位0.01A;动作时间:0.5-2S,写入单位0.1S
8、工量具仪表配备
(1)品牌台式微机1台
(2)数字万用表1个
(3)装配工量具1套
四、系统配备表单

序号

名称

规格、技术功能数值参考规格

单位

数量

1

压缩机

2HP R22 50HZ 220V

1

2

起动器

50UF

1

3

储液器

R22 1KG

1

4

冷凝器

螺旋式

1

5

手阀

1/4

2

6

高低压表

低压表:-0.1~1.8Mpa,

高压表:-0.1~3.8Mpa

2

7

膨胀阀

RF22 Φ3 -60℃~10℃

1

8

风机

220V

1

9

风管结合套件

内装过滤器、蒸发器、风机等

1

10

热水泵

220V 50HZ 300W 扬程35米

2

11

冷水泵

220V 50HZ 370W 扬程32米

2

12

电磁阀(液)

Ф10m 220V

1

13

蒸发器

螺旋式

1

14

过滤器

Ф10 R22

1

15

视液镜

Ф10

1

16

温控器

220V 50HZ

设定温度(℃)界限:5℃~35℃

1

17

热电偶

K型

8

18

模仿房间

850mm×950mm×1800mm

1

19

模仿锅炉

35L 1500W内胆规格限定压力0.7mpa

1

20

冷却塔

3T

1

21

水箱

透明

2

22

支撑框体结构

钢质

1

23

控制储物柜

内装PLC、变频器、交流AC接触器、控制开关等

1

24

连接线

航空插

1

25

考核系统

中央空调控制实训,可设定15个故障

1

26

实训实操指导书

1

27

电脑小推车

喷塑钢构造

1

28

PLC

FX2N-48MR

1

29

变频器

三菱FR-S540-0.75K-CH

1

30

触摸屏

7英寸彩色触摸屏

1

31

温度(℃)收集模型块

三菱FX2N-4AD

2

32

压力收集模型块

三菱FX2N-2AD

1

33

变频调节速度模型块

三菱FX2N-2DA

34

压力传感器

测量范围界限:低压0~0~1.6Mpa、高压0~3.8Mpa

2

35

服务器

16口,互联网

1

36

赠送装配维修工量具1套

一字、十字螺丝刀、尖嘴钳、斜口钳、相应3种扳手等

1

37

万用表

数字

1
