ZR-MTTJ02型 推土机操作模拟系统
中人设备中人专业生产维修电工实训考核装置,智能楼宇实验台,工业机器人实验台,教学设备,汽车实训设备,机电一体化实训设备,电工电子电力拖动实验室设备,中职实训基地设备,产教融合实训基地建设,物联网实训沙盘,数控实训考核设备,化工实验室设备等教学设备。
一、硬件配备
1、视景装置:成像标准:32';对比度:1200:1 ;响应时间:8毫秒;清晰度:≥720p;刷屏率:≥60Hz;
2、座舱:
(1)主体框体结构构造需应用玻璃钢复合(FRP)材料,设定有良好的介电绝缘功能和隔热功能以及防水浸、密度小、热膨胀小等功能,能够保证教学使用安全;其物理功能:拉伸强度:≥290MPa ,密度1.5~2.0之间,导电系数4.0~4.8,导热系数:0.40。
(2)需应用真机高档悬置式座椅固定在底座上,与真机驾驶座舱舒适感相同。其表面材料为黑色PVC材料;座椅上下调动界限: 65mm;前后端高度不低于9度;体重调动功能及调动界限:40~130Kg;外观尺寸(L*W*H):560*570*900mm。
(3)按照实训室布置设计要求设备尺寸应不小于:(L*W*H):166*88*140cm;方可适用实训室建造设计的实用性及美观性。
(4)需配备支撑脚,便利设备固定。
(5)底座应用不低于2.0mm铁板+防滑铝板制作,承重界限:90~150Kg。
3、数值处置整理单元:
(1)CPU:G5420
(2)内部存储:4G
(3)硬盘:SSD 120G
(4)显卡:GT730 2G
(5)电源: 不低于450W
4、机械装置:
(1)高精确度电子摇杆,鸣笛按钮装配在右手柄上。
(2)电子脚踏,应用原厂备品备件,要求高感知度。
(3)转向操纵杆,钢制材料制作,要求造型美观、手感舒适、坚固耐用、实操便利灵活。
(4)变档器,钢制材料线切割制作,操纵便利灵活。
(5)油门旋钮,操纵便利灵活、感知度高。
(6)减慢速度踏板,需应用电子脚踏,实操动作与画面就地实时响应。
(7)松土器摇杆,操纵灵活、线切割工序技艺生产。
(8)机械装置需布置合理,实操便捷。
5、中央操控台:
(1)功能键需含有油门旋钮、退出、视角变换、点火钥匙、鸣笛按钮、变速档位、菜单选用摇杆。
(2)视角调节摇杆需完成第一人称视角、第三人称视角内的360°全景查看。
6、线材
(1)USB、HDMI线;
(2)提供插线板等辅助设备。
7、配套图纸文档实训指导书
(1)应免费提供不少于170G该专业电子版课程理论教学课件。(需现场提供图纸文档实训指导书硬盘以备查验)
(2)应免费提供由中国就业培训技术指导中心组织编写的推土机实操员实训教程。(需现场提供以备查验)
二、系统系统
1、系统需提供多种外设连接口,具体含有IC卡读卡器、动感平台、包括控制器等,可完成包括控制、图纸文档实训指导书共享等功能,适用采购方丰富的教学需求。
2、需设定多种视角,如:第三人称视角、驾驶室视角、侧方视角、360度全视景查看等。
3、▲程序需体现油压、油温、水温、变速箱、气压等状态改变。
4、▲为适用教学需求该系统不少于8种课题或场景,具体课题含有但不限于:铲除障碍、回填沟渠、平整作业、上下板车、推土作业、推砖块、行走练习、修整边坡,完成对人员的培训考核。

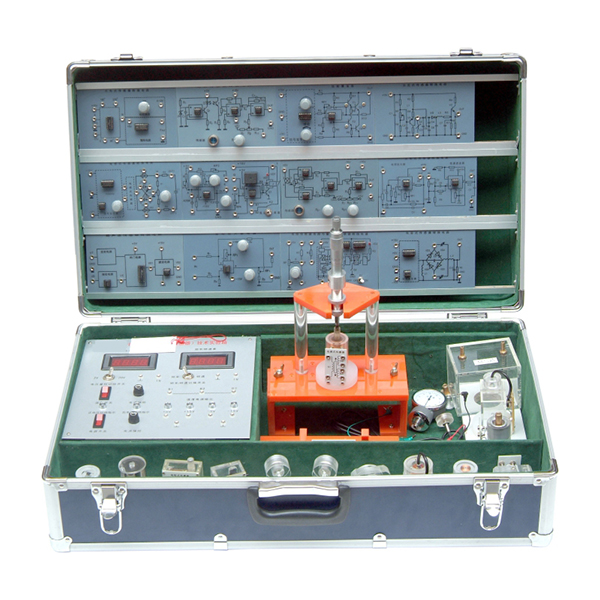

参考设备图片
