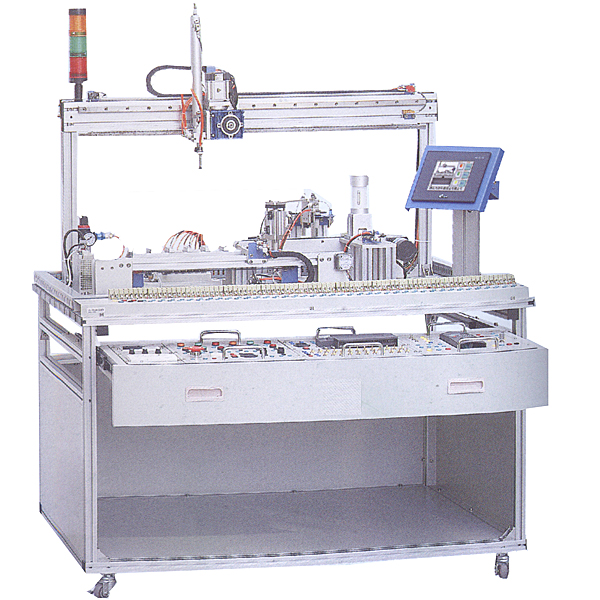

ZRQ-L01型 气动综合实验台

一、基础功能：
1、ZRQ-L01型 气动综合实训台应用模型块化构造设计，主要采用实训台、工业气动元件、电气控制模型块等构成。适用高等院校开设的"液压与气压传动技术"、"气动与PLC技术"等课程的实训教学。既可开展气动基础线路功能实训、也可开展基于相关实物模型的项目式实训，培养学员气动系统装配与调节测试、电气控制技术、PLC应用技术等职业能力。
2、各个气动元件成单独模型块，均装备有带弹性插脚的底层基板，实训时可在通用铝型材板上组建成各种气动线路，气动元件装卸快捷，布置灵活，气动线路清晰。
3、控制方法多样，气动元件有气控、电控和手控等方法，气动线路可应用单独的继电器控制单元实行电气控制，也可应用PLC控制，经过对比，突出PLC控制的优越性，深入对PLC的理解及掌控把握。
4、ZRQ-L01型 气动综合实训台各气动元件连接口以快速接头引出，电气控制元件连接口均已引至操作面板安全插头座；可用气管和护套式实训连接线搭建气动系统线路及电气控制线路。

二、技术功能数值：
1、写入电源：三相四线(或三相五线)AC380V±10%50Hz
2、装置容量（KV）：≦1kVA
3、外观尺寸：1170mm×720mm×1530mm（主体部分）
4、安全保护：带有电流（A）型漏电保护，对地漏电电流（A）超过30mA即切断电源；电气控制应用直线DC24V电源，系统规格限定压力为0.7MPa，是安全的低压实训系统。
三、主要配备：
1、实训作业台
（1）应用工业铝型材框体结构设计，设定有工业铝制型材实操操作面板，主要用来装配气动相关元件；实操操作面板型材表面有标准的两道固定槽，两道之间距离40mm,最上面层主要用以存放电源控制模型块及电气控制模型块，桌面为防火烧、防水浸、耐磨损高密度板。
（2）配备有存储储物柜，应用圆弧卷边冷冲压钣金一体成型，封闭式构造，表面静电喷涂，外观尺寸：宽450x深550x高705（mm），总重量（kg）31kg；储物柜体四边圆弧设计：R=30mm，储物柜体边框总厚度2.5mm，尺寸：宽450x深550x高640（mm）；配备有承重型卡扣式三节轨，精准定位，导轨承重量（kg）30kg，抽屉把手应用卡套式钣金卷边工序技艺，把手尺寸440x45x18mm，抽屉应用联体锁设计，下部配备有4个1.5寸万向带刹车脚轮。用来元件及图纸文档实训指导书存放。
四、实训结合套件
1、气动元件
主要器件品牌应用亚德客品牌品质设备，相关气路连接口以快速接头形式引出，可用气管自主连接气动控制线路。主要配备及功能要求如下：

2、工量具架

工量具架应用3层挂板工量具架，立柱应用2.0mm优质矩形管，挂板应用1.5mm冷轧铁板制作；挂板为蓝色，立柱和底层基板为黑色，配备铝制手柄，便利位移，能够完成工量具的有序挂置与存放，充分运用空间，整洁高效率，环保无毒。配备专用挂钩，整体尺寸为：960*375*1450mm（长宽高）。
3、编程终端（自配或代配）
联想启天M437 /i5-10500/16GB/1T+256/无光驱/180W电源/PS2键盘/USB鼠标/WIN10 19.5
四、完成的实训内容：
学员既可按照指导书搭建各种气动线路，也可按照配套的资源自行设计手动搭建系统线路，含有以下实训内容：
4.1 气动基础线路
4.1.1 单作用气缸的换向线路
（1）按钮阀直接控制
（2）两位三通单电控电磁阀控制
4.1.2 双作用气缸的换向线路
（1）两位五通手动换向阀控制
（2）按钮阀与两位五通单气控换向阀控制
（3）两个按钮阀与两位五通双气控换向阀控制
（4）两位五通单电控电磁阀控制
（5）两位五通双电控电磁阀控制
4.1.3 单作用气缸的速度控制线路
（1）单向（伸出）调节速度控制
（2）双向调节速度控制
（3）快速返回控制
4.1.4 双作用气缸的速度控制线路
（1）单向调节速度控制（供气节流、排气节流）
（2）双向调节速度控制
（3）快速动作控制
4.1.5 压力控制线路
4.1.6 双手实操线路
4.1.7 单作用气缸自锁线路
4.1.8 双作用气缸自锁线路
4.1.9 双作用气缸单往复控制线路
（1）纯气动控制
（2）电气控制
4.1.10 双作用气缸连续往复控制线路
（1）纯气动控制
（2）电气控制
4.1.11 延时线路
4.1.12 顺序动作线路
4.1.13 PLC控制的气压基础线路的解析及PLC应用编程
5、气压传动教学资源（整个实训室配一套）：
5.1 气动技术教学资源
（1）气动技术基础知识：气动技术概况、气动系统构成、空气基础性质、流体力学基础知识、空气湿度。
（2）气源系统：空气压缩机、后冷却器、储气罐。
（3）空气处置整理单元：自动排水器、空气过滤器、干燥器、空气结合元件。
（4）执行元件：标准气缸、摆动气缸、其他类型气缸。
（5）气动控制元件：压力控制阀、流量控制阀、方向控制阀、电气比例阀。
（6）真空系统：真空产生设备、真空用气阀、真空压力开关、这空过滤器、应用实例。
（7）气动辅助元件：油雾器、消声器、磁性开关、压力开关、流量开关、管子和接头。
（8）气动线路拟真：换向线路、压力线路、速度线路、其他线路。
（9）管理维护及故障处置整理：管理、保养维护、故障处置整理、维修。
（10）基础知识练习测量试验：气动基础课程理论、综合试题。
5.2 气动拟真教学系统
（1）可完成气动元件、方向控制线路、压力控制线路、速度控制线路、气动系统等的作业原理演示功能。
（2）可完成气动基础线路、气动系统线路等的气动管路和电气控制线路线路连接练习，要求相关气动元件外观、连接口与工业器件一致。
（3）可完成气动基础线路、气动系统线路等的实物拟真实操和运行功能（项目15个）
