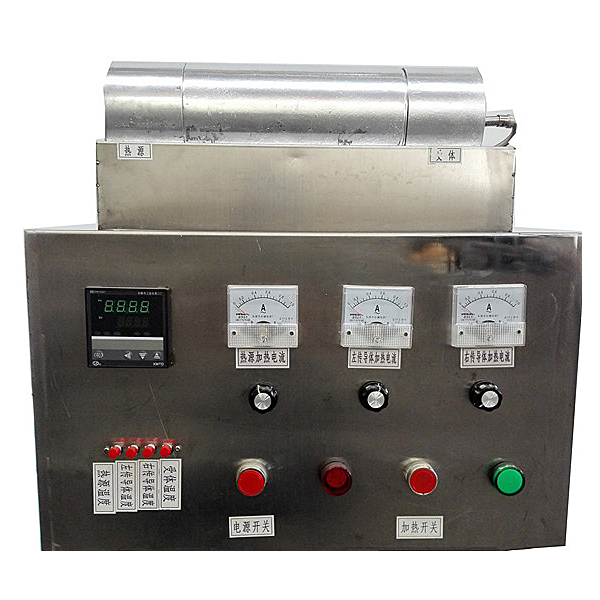

中温法向幅射率测量实训台

中温法向幅射率测量实训台,工业传感器实训装置

实训目的：
1、运用净辐射对比法，定性地测量中温辐射时物体黑度。
2、测出“待测体”和“黑体”（表面已薰黑）两种状态的受体在恒温条件下受到辐射后的温度（℃）。
主要配备：
发射体、传导体，受体：原色受体、表面熏黑受体；温度（℃）显露分辨率为0.1℃的PT100热电阻，PID调动控温测温仪表，50V直线DC稳压电源，高精确度PID调压加热电子包括调压模型块，数字显露直线DC电压（V）表及电流（A）表，可配套不锈钢实训台等。
技术功能数值：
1、写入电源：一相AC220V±10% 50Hz，功率（W）600W。
2、加热器功率（W）：3组×200W ，加热温度（℃）：≤100℃。 经过对三组加热器电压（V）的调节使热源、传导体的测温点恒定在一定温度（℃），然后测量辐射后的温度（℃）。
温度（℃）测量：测量系统配备有智能温度（℃）控制仪表（PID调动控温，精确度 ±0.2℃），高精确度PID调压模型块电子回路。
4、外观尺寸：500×300×400mm，外观为不锈钢支撑架。
5、建筑大楼与智能楼宇电气装配虚拟拟真系统
基于unity3d设计，用户自行按照电脑配备选用不一样的交互界面大小，可选六级画质等级。系统内模型可实行360°旋转、放大、缩小、平移。系统使用过程有小助手提醒，内容如下：
A、湿式报警系统
1、系统基础简介：湿式报警系统基础简介
2、设备认知：设定有最佳视角、设备详情（显露该设备的简介或功能数值）、练习（内置6道选用题，选用正确与错误均有提醒）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制储物柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水浸池。




中温法向幅射率测量实训台,工业传感器实训装置

一、功能基础简介

装置将工业传感器、工业模型有机集合，适用来各职业院校开设《传感器原理》、《非电量检验测试技术》、《工业自动化仪表与控制》等课程的实训教学。装置还多加了物联网传感器 、视觉传感器等，完全应用模型化设计，使学员能够更全面掌控把握各种工业传感器的应用；紧密集合传感器与检验测试技术的最新技术。

二、装置配备

(一)电源及仪表箱式挂式模块件

1.交流AC电源AC220V，带漏电保护器

2.直线DC稳压电源：+24V/1A、±12V/1A、±5V

3.数字直线DC电压（V）表：测量范围0～20V，分200mV、2V、20V三档，精确度0.5级

4.频率/转动速度表：频率测量界限1～9999Hz，转动速度测量界限1～9999rpm

(二)信号处置整理及连接口箱式挂式模块件

1.传感器信号变换电子回路

2.电磁阀/电动机驱动电子回路

(三)变送器箱式挂式模块件

1.电荷放大器

测量范围：102pc、103pc两档可调，最大输出电压（V）：10V/5mA，与压电加快速度度传感器配套使用。

2.轴向位移变送器

测量范围：-4～6mm，电流（A）输出：4～20mA，准确度：±0.5%（25℃）。

3.压力仪表

应用24位A/D变换器，双5位高亮度红色LED显露，测量精确度：±0.2%F.S±1个字，带RS232通信，与S型拉压力传感器配套使用

(四)材料分拣模型

1.直线DC减慢速度电动机，转动速度：20rpm/分，电源DC24V

2.电磁阀：二位五通

3.对射式光电开关传感器：检验测试距离5m，常开型，NPN晶体管输出输出。

4.霍尔接近开关传感器，检验测试距离10mm，可检验测试永磁体，常开型，NPN晶体管输出输出。

5.电感接近开关传感器：检验测试距离4mm，常开型，NPN晶体管输出输出。

6.电容接近开关传感器，检验测试距离2mm，常开型，NPN晶体管输出输出。

7.色标传感器：焦距12.5mm±2mm，红、蓝、绿三色光源，按钮式设定自动选用适用光源。
