维修电工技师一、二级实训装置

维修电工技师一、二级实训装置,电力电子电拖实验装置“ZRDG-JS 维修电工技师技能实训装置”是根据国家劳动和社会保障部职业技能鉴定中心为维修电工技师、高级技师的职业培训与技能鉴定而研制的,它集plc、通信模块、变频器、触摸屏、模拟实训对象

维修电工技师一、二级实训装置,电力电子电拖实训装置

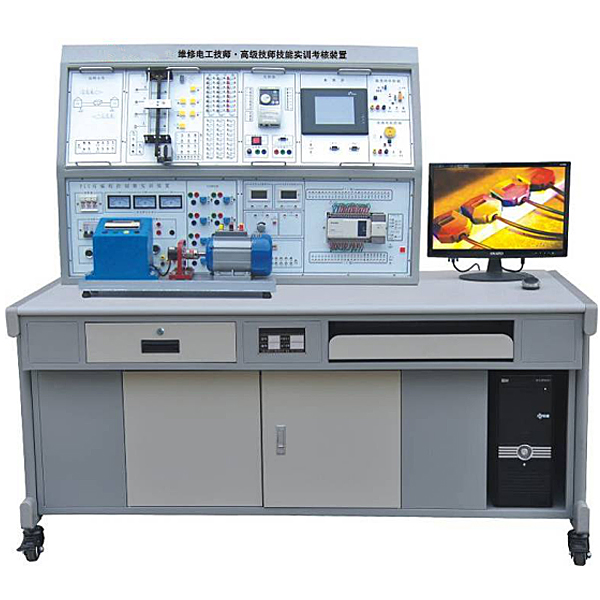

“ZRDG-JS 维修电工技师技能实训装置”是按照国家劳动和社会保障部职业技能鉴定中心为维修电工技师、高级技师的职业培训与技能鉴定而研制的,它集plc、通信模型块、变频器、触摸屏、模仿实训对象、拟真系统、组态系统于一体。适合PLC可编程控制、变频调节速度控制、组网通讯实训教学及技师技能鉴定考核。

一、装置特别点

(一)每套实训装置均由控制屏、实训桌、PLC主机结合套件、通信模型块、变频器、触摸屏、实训模型块等构成。

(二)应用挂式模块件构造,设定有开关量、模仿量、变频调节速度、控制对象、触摸屏、总线通信等单元,能完成逻辑、模仿、过程、动作等的控制实训教学。

(三)工控互联网组态监控实训教学:经过RS-485现场总线互联网,将学员装置(从站)PLC和教师主站PLC系统实行连接。学员装置(从站)的PLC运行PLC控制对象的程序。运用互联网集中监控的功能,教师主站PLC可以对互联网实行就地实时监控,符合现场控制要求。每个学员单独可以实行实操控制,经过PLC可以完成对上述各种实训对象的控制,并经过MCGS组态系统实行就地实时监控。

(四)装置设定有电压(V)型和电流(A)型漏电保护器,各电源输出均有监示及短路保护等功能,各测量仪表均有可靠的保护功能,使用安全可靠,同时控制屏还设定有定时器兼报警记录仪,记录实训考核时间及误实操次数。

二、技术功能

1.写入电源:三相四线(或三相五线)~380V±10%  50Hz

2.作业环境:温度(℃)-10℃~+40℃  相对湿度<85%(25℃)  海拔<4000m

3.装置容量(KV):<0.5KVA

4. 外观尺寸:1680mm×700mm×1300mm

5. 安全保护:设定有漏电压(V)、漏电流(A)保护装置,安全符合国家标准。

6.虚拟多用表功能数值:

交流AC电压(V)测量范围档位分:10、50、250、1000

直线DC电压(V)档位分:0.25、1、2.5、10、50、250、1000

欧姆档分:x1,x10,,100,,1000,,1K,x10K,x100K

电流(A)表档位:50μa、0.5、5、50、500

BATT:1.2-3.6V,RL=12Ω

BUZZ:R×3


维修电工技师一、二级实训装置,电力电子电拖实训装置

维修电工技师一、二级实训装置,电力电子电拖实训装置


一、基础简介

本装置是按照《维修电工(高级)》(中国劳动社会保障出版社出版)培训教学资料及实训指导书中关于电力电子与自动控制部分的技能培训要求,吸收国内同类设备的优点,充分考虑了实训室的现状和发展趋势精心研制而成。 它不仅涵盖了各职业院校、高级技校所开设的《电力电子技术》、《半导体变流技术》、《直线DC调节速度系统》、《电力拖动自动控制系统》等专业课程所要求的主要实训内容,还可以用来对从业人员实行岗位培训、就业培训以及各省、市的维修电工培训和鉴定考核使用。

二、 设备特别点

1.体现“工程环境”理念,效仿生产现场实际:系统应从相关工业设备移植而来,可很好完成对学员能力(波动线解析和系统调节测试能力)的培养和技术知识的应用。

2.各个系统的配备合理:各个系统应用的元件、触发(驱动)电子回路、主电子回路、控制方法、控制对象及保护环节等,应能概括当前工业上的技术应用,内容丰富多样,体现了“经典型性、先进性、实用性和可行性”的要求,能引起学员兴趣,能让学员获取很大的收获。

3.模型块应用PCB烤漆工序技艺制成,正面为原理图和测量试验点,背面焊有对应的元件,增强了学员对实训内容的感性认知与理性认知。

4.元件与单元电子回路功能实训,在小系统环境中实行:这样有利于学员理解该元件和该单元用来何处、它们的功能对整个系统的影响,有利于学员知识的巩固和实际应用。

5.本装置经过隔离变压器供电,而而且设定有接地保护、漏电保护功能,安全性符合相关的国家标准,保证人身安全。配用电安全与触电急救虚拟拟真系统:系统应用二维与三维(3D)集合的虚拟画面,教导学员用电的安全和急救方法,系统内设定有一相触电、两相触电、跨步触电、低压触电急救、高压触电急救、人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法等原理讲解与教学,一相触电分维修带电断线、维修插头座触电、室外触电等原理演示。低压触电和高压触电教学主要为学员讲解演示如何解救处于低压触电或者高压触电时的人,人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法应用应用3D虚拟拟真技术展示,经过渲染和润色,使模型看起来与真实部位件一般无二,画面逼真。经过实训能够对学员实行实训室安全用电教育,提升学员的安全意识,使学员学会一些自救的方法,让学员在遇到危险时能采取一定的安全措施,保护自己,以及熟悉各种电气事故产生的原因和处置整理电气事故的实用实操措施,减少电气事故的发生。提供演示及版权证书。
