一、设备简介

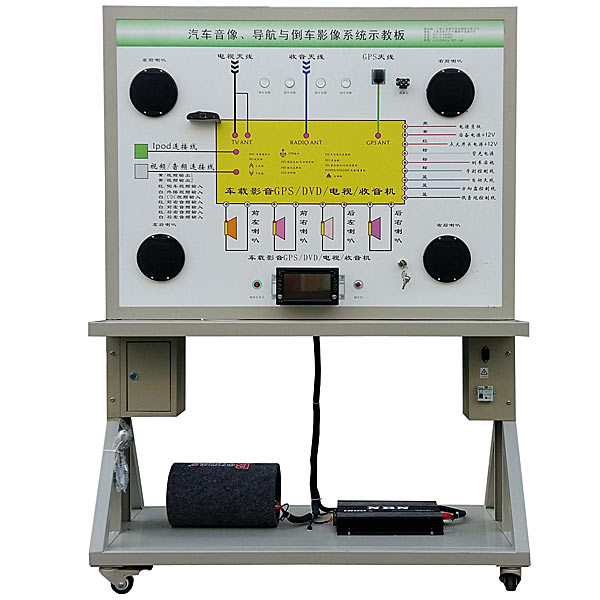

该设备应用国产通用型汽车音像、导航与倒车影像系统实物为基础，充分展示汽车音像、导航与倒车影像系统的构成构造和作业过程。
适用来学校对汽车音像、导航与倒车影像系统课程理论和维修实训的教学需要。

二、功能特别点
1.真实可运行的汽车音像、导航与倒车影像系统，充分展示汽车音像、导航与倒车影像系统的构成构造。
2.操纵音像、导航、倒车开关，可真实演示汽车音像、导航与倒车影像系统的作业过程。
3.示教板操作面板应用防火烧、防潮的高级铝塑板，表面经特殊工序技艺喷涂底漆处置整理；操作面板打印有永不褪色的彩色电子回路图；学员可直观对照电子回路图和实物，认知和解析汽车音像、导航及倒车影像系统的作业原理。
4.示教板操作面板上装配备有检验测试端子，可直接在操作面板上检验测试汽车音像、导航与倒车影像系统各电子回路元件的电信号，如电阻、电压（V）、电流（A）、频率信号等。
5.示教板操作面板部分应用1.5mm冷板冲压成形构造，外观美观；底架部分应用钢构造焊接，表面应用喷涂工序技艺处置整理，带自锁脚轮装置，示教板底座上配备有40cm左右的桌面，便利存放图纸文档实训指导书、轻型检验测试仪表器具等。
6.示教板作业应用普通220V交流AC电源，经内部电子回路变压整流变换成12V直线DC电源，无需蓄电池，减少充电的麻烦，12V直线DC电源有防短路功能。
7.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部位件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）




倒车影像系统示教实训装置,铣床电气实训台

是在原“ZRBS-X62W型万能铣床电气技能实训考核装置”的基础上实行改造升级，它多加了X62W型万能铣床拟真半实物模型，并将机床的电气部分和机床的机械部分有机地连接在一起。由于将机床的动作全部展现出来，因而使教学更加形象生动。本装置适合于维修电工（电工）初、中、高级技能鉴定中有关机床电气部分的培训考核。

一、功能特别点

1、X62W型万能铣床半实物拟真模型是参照实际X62W型万能铣床的尺寸按一定比例缩小的设计；

2、本套装置电气部分的实操，能完成X62W型万能铣床各种动作，它含有概括：主轴正反转、作业台纵进给、作业台垂直进给及冷却泵运行，极限位置的限位保护；

3、机床电气线路的全部接点，在装置的操作面板上全部有相应的测量试验点，方便学员检验测试故障；

4、半实物模型上全部电动机的电压（V）等级与实际的机床是完全相同；

5、半实物机床的床身应用铸件，专用模具一次成型。滚珠丝杆传动，手轮使用实际机床部位件，贴近真实机床；

6、半实物机床各部位件应用不一样的颜色，培训时学员更加容易理解接受；

7、半实物机床活动导轨表面应用高频淬火工序技艺，经久耐用；

8、控制屏的故障箱内设定有32个开关，经过拨动故障开关可设定相应的故障点。

二、技术功能

1、写入电源：三相四线（～380V±10%  50Hz）

2、作业环境：温度（℃）-10℃～+40℃  相对湿度＜85%(25℃)  海拔<4000m

3、装置容量（KV）：＜1KVA

4、外观尺寸：1410mm×725mm×1535mm

三、装置的基础装备

1、电源控制操作面板

（1）交流AC电源（带有漏电保护措施）

  提供三相交流AC电源（380V）

（2）人身安全保护体系

  屏上装备有电压（V）型漏电保护装置，控制屏内或强电输出若有漏电情况，即警报并切断电源，保证实训进程安全。

  屏上装备有一套电流（A）型漏电保护器，控制屏若有漏电情况，漏电流（A）超过一定值，即切断电源。
