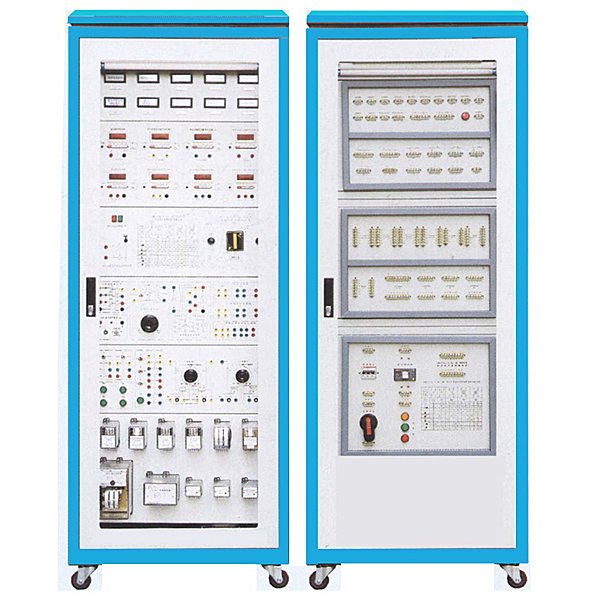

电气设备及二次线路考核实验装置

本装置是为了适应高职高专教育改革与发展的需要，以培养技术技能型人才而研发的设备，其中电气设备主要含有概括互感器和开关电器，应用实物，配备有与该实物相关的装配接线和运行实操，增强了感性认知，强化了现场应用知识；二次部分主要含有概括断路器的控制线路与信号线路；中央信号和其他线路等。

本装置适用来发电、供电和电力自动化等相关专业的实训教学，也可供从事继电保护及二次线路的设计、装配和运行的工程技术人员参考。

二、实训内容

（一）互感器实训内容

1.电压（V）互感器特性测量试验

2.电压（V）互感器接线方法

3.电流（A）互感器特性测量试验

4.电压（V）互感器接线方法

（二）开关电器实训内容

1.塑壳断路器的原理与接线

2.隔离开关的原理与接线

3.负荷开关的原理与接线

4.自动重合闸的原理与接线

电气设备及二次线路考核实训装置,电动车转向助力实训装置

一、设备简介
该设备纯电动汽车前桥总成为基础，全面展示了电控助力转向系统、前桥悬架系统的构成构造和作业过程。
适用各院校对电控助力转向系统的课程理论和维修实训的教学需要。
二、功能特别点
1.真实可运行的汽车电控助力转向系统，充分展示电控助力转向系统的构成构造。
2.调动发动机转动速度与车速输出模仿旋钮，模仿转动速度与车速的改变，左右转动方向盘，完整演示电控助力转向的作业过程。
3.实训台操作面板应用4mm厚耐腐蚀、耐创击、耐污染、防火烧、防潮的高级铝塑板，表面经特殊工序技艺喷涂底漆处置整理；操作面板打印有永不褪色的彩色电子回路图；学员可直观对照电子回路图和实物，认知和解析汽车电控助力转向系统的作业原理。
4.实训台操作面板上装配备有检验测试端子、可直接在操作面板上检验测试电控助力转向系统电子回路元件的电信号，如电阻、电压（V）、电流（A）、频率信号等。
5.实训台装配备有诊断座，可连接专用或通用型汽车解码器，对电控助力转向系统实行读取故障码、清除故障码等自诊断功能。
6.实训台底座应用钢构造焊接，表面应用喷涂工序技艺处置整理，带自锁脚轮装置，位移灵活，安全可靠、坚固耐用。
7.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部位件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）
