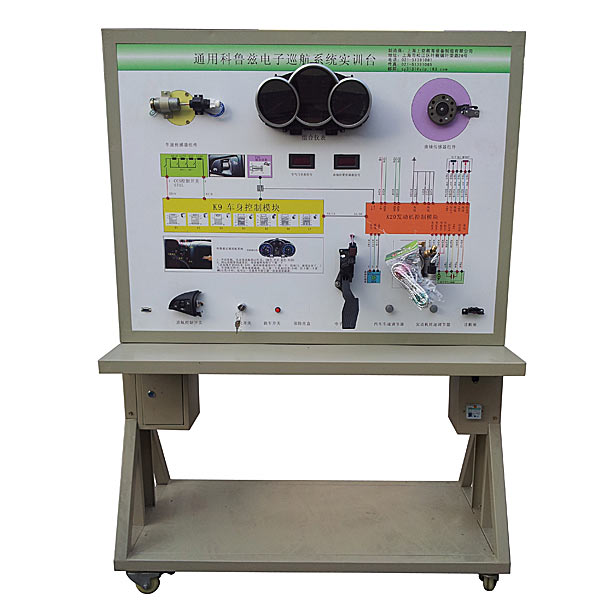

汽车电子定速巡航系统实训台

汽车电子定速巡航系统实训台,柴油机拆装实训装置该设备采用 汽车电子式汽车巡航系统实物为基础,充分展示汽车巡航系统的组成结构和工作过程。适用于学校对汽车巡航系统理论和维修实训的教学需要。

汽车电子定速巡航系统实训台,柴油机拆卸装配实训装置

一.功能简介
该设备应用 汽车电子式汽车巡航系统实物为基础,充分展示汽车巡航系统的构成构造和作业过程。
适用来学校对汽车巡航系统课程理论和维修实训的教学需要。

二、功能特别点
1.真实可运行的汽车电子巡航系统,充分展示汽车电子巡航系统的构成构造。
操纵油门踏板位置传感器可完成节气门开度的调,可真实展示电子节气门的作业原理和作业过程;操纵巡航控制开关和车速信号,设定巡航状态,引擎控制单元可对节气门开度实行调动,真实演示汽车电子巡航系统的作业过程和作业原理。
2.示教板操作面板应用4mm厚耐腐蚀、耐创击、耐污染、防火烧、防潮的高级铝塑板,表面经特殊工序技艺喷涂底漆处置整理;操作面板打印有永不褪色的彩色电子回路图;学员可直观对照电子回路图和实物,认知和解析汽车电子巡航系统的作业原理。
3.示教板操作面板上装配备有检验测试端子,可直接在操作面板上检验测试巡航系统各电子回路元件的电信号,如电阻、电压(V)、电流(A)、频率信号等。
4.示教板操作面板上装配备有故障指示灯和诊断座,可连接专用或通用型汽车解码器,对巡航控制单元实行读取故障码、清除故障码等自诊断功能。
5.示教板操作面板部分应用1.5mm冷板冲压成形构造,外观美观;底架部分应用钢构造焊接,表面应用喷涂工序技艺处置整理,带自锁脚轮装置,示教板底座上配备有40cm左右的桌面,便利存放图纸文档实训指导书、检验测试仪表器具等。

汽车电子定速巡航系统实训台,柴油机拆卸装配实训装置


汽车电子定速巡航系统实训台,柴油机拆卸装配实训装置

一、功能简介
1.应用 五十铃4JB1 柴油发动机总成(易于拆卸装配),组装在专用发动机拆卸装配翻转架上。
为了提升安全功能,发动机应用2侧固定翻转。
2.应用减慢速度翻转机构,可使发动机随意角度旋转,并能随意位置锁止,方便学员从不一样的角度实行拆卸和装配。
3.下部存放大面积接油盘,方便小零件或螺丝的集中存放。
4.拆卸装配翻转架应用了高强度的钢构造焊接,表面经喷涂工序技艺处置整理,下部带有自锁脚轮装置,可位移式,便利教学。
5.机械装配与钳工装配虚拟拟真系统:本系统基于unity3d研发,可选6级画质,设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真,机构资源库,经典型机械机构(汽油机发动机的虚拟拆卸装配),系统为一个整体系统,不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器:进入系统后自动播放装配内容,视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器:进入系统后应用视频的形式播放内容,视频内容应含有:零件名称(扫描二维码可看零部位件名称)、拆卸装配演示(含有拆卸、装配)、虚拟拆卸装配(含有整体、低速轴、中速轴、高速轴、箱盖、箱座)
