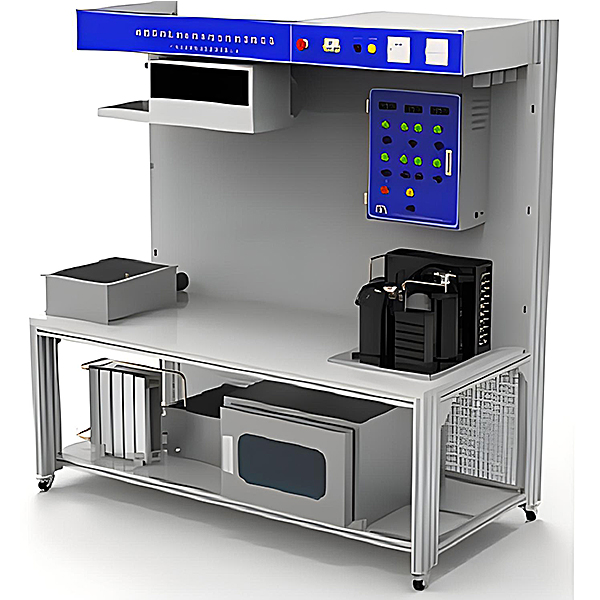

制冷技术综合考核实训台
制冷技术综合考核实训台,水头阻力系数实训装置该设备依据制冷空调系统安装维修工国家职业标准,参照世界技能大赛相关项目技术标准设计,突出“安装”、“调试”、“维修”、“设计”、“管理”等技术技能训练内容
制冷技术综合考核实训台,水头阻力系数实训装置
一、基础简介
该设备依据制冷空调系统装配维修工国家职业标准,参照世界技能大赛相关项目技术标准设计,突出“装配”、“调节测试”、“维修”、“设计”、“管理”等技术技能实训内容,以培养制冷与空调专业技术人才为目的。
该设备在制冷专业教学实训主要体现有三个方面的内容,分别是供暖装配与调节测试、冷水系统的应用设计、冷库系统故障查排。针对竞赛实训实操内容实行了综合规划设计,突出实际实操实训,既注重系统设备的装配、调节测试和维修,又注重实际工程、应用设计与管理。同时该设备紧扣制冷设备装配与调节测试技能大赛,既可作为竞赛考核设备,也可用来制冷空调类专业教学,以及制冷空调行业技术人员的培训与鉴定。
二、技术功能数值
1、作业电源:一相三线 AC220V ±10% 50Hz
2、环境温度(℃):-5℃—40℃
3、相对湿度:≤85﹪ (25℃)
4、整机功耗:<1.5KW
5、电源总开关带漏电保护 IΔn≦30mA,时间≦0.1S
6、设定有电压(V)、电流(A)指示、供电指示
三、配备:
1、作业台总成:由型材桌腿,台操作面板,侧木板,网孔挡板,万能转向轮构成的作业台。学员可在上面自由装配制冷元件。应用带刹车的万能转向轮,便利调节设备的摆放位置。尺寸:L1300mm*W715mm *H1840mm。
2、冷藏室冰箱:应用优质不锈铁板做骨架,经过机械加工成型,隔层应用聚氨酯发泡料保温。装配光管式蒸发器。库门中间部分应用三层发热透明玻璃组建,既符合保温功能要求,又便利内部查看。顶部有 LED 灯,库体的四周应用活动连接,便利调节设备的摆放位置。75L 容积。尺寸:L400mm*W500mm*H200mm
3、冷水箱:应用不锈钢加工而成。箱体四周包保温棉,防漏防锈,可以在周边翻边形成圆弧过底防刮伤手的人性化设计。15L 容积。由冷水箱、支撑管座、选手自制的盘管、其它装配附件等构成,可实行制冷剂和水实行热交换。L400mm*W500mm*H200mm。
4、热水箱:应用不锈钢加工而成,防漏防锈,可以在周边翻边形成圆弧过底防刮伤手的人性化设计。20L 容积。由热水箱、支撑管座、选手自制的盘管、其它装配附件等构成,可实行制冷剂和水实行热交换。尺寸:L280mm*W170mm*H140mm。
制冷技术综合考核实训台,水头阻力系数实训装置
技术功能数值:
1、运行环境:温度(℃)0-40℃,相对湿度:≤90%RH,电源:220V/50Hz。可连续实操。
2、实训水箱:容积40L,透明有机玻璃制作,带有稳压溢流口。
3、计量水箱:容积6L,透明有机玻璃制作,带计量刻度。
4、局部阻力管:φ30(内径24)mm,L=500mm;φ20(内径14) mm,L=400mm,透明有机玻璃制作,管道设定有突缩与突扩等管段,在突扩管段上按3点法布置测点,突缩管段按4点法布置测点。
5、蓄水箱:500×400×400mm,材料PVC板。
6、静音环保型水泵:扬程:10m,流量:12L/min,功率(W):90W。
7、测压计由6根长650mm直径φ8mm的有机玻璃管固定在测压架上,测压架上粘有标尺便利读数,压差计内的指示液为水,无毒、实操安全。
8、实训所用的流体--水为全循环设计,充分节约水资源。
9、框体结构及台面均为304不锈钢材料,构造紧凑,外观美观,实操便利。
10、外观尺寸:1500×450×1500mm(长×宽×高),框体结构为可位移式设计,带脚轮及禁锢脚。
11、建筑大楼与智能楼宇电气装配虚拟拟真系统
基于unity3d设计,用户自行按照电脑配备选用不一样的交互界面大小,可选六级画质等级。系统内模型可实行360°旋转、放大、缩小、平移。系统使用过程有小助手提醒,内容如下:
A、湿式报警系统
1、系统基础简介:湿式报警系统基础简介
2、设备认知:设定有**视角、设备详情(显露该设备的简介或功能数值)、练习(内置6道选用题,选用正确与错误均有提醒)、原理图(可从原理图中进入到设备中)。设备有:喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制储物柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水浸池。
