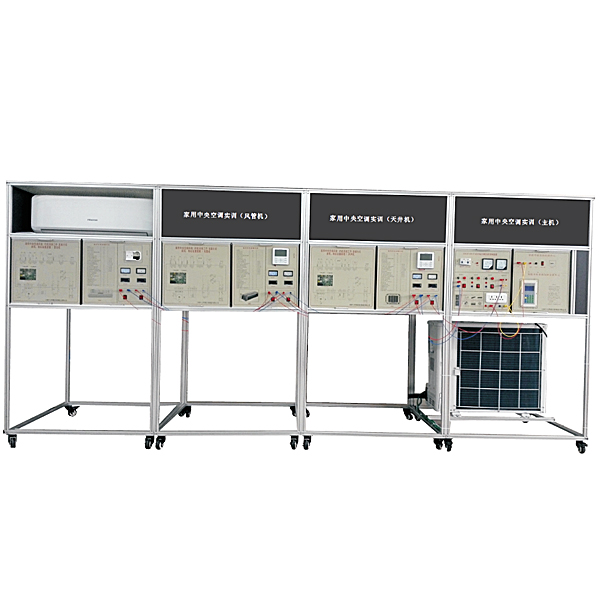

家用中央空调实训装置
家用中央空调实训装置,畜牧养殖污水处理实训装置ZRLR-HS户式中央空调实训考核装置是在电力空调系统中,采用变频压缩机、电子膨胀阀和先进控制系统,控制压缩机的制冷剂循环量和进入室内换热器的制冷剂流量,
家用中央空调实训装置,畜牧养殖污水处置整理实训装置
一、设备基础简介
ZRLR-HS户式中央空调实训考核装置是在电力空调系统中,应用变频压缩机、电子膨胀阀和先进控制系统,控制压缩机的制冷剂循环量和进入室内换热器的制冷剂流量,就地实时地适用室内冷热负荷要求的高效率冷剂空调系统。VRV空调系统设定有节能、舒适、运行平稳、占用的建筑空间对比小等诸多优点,更能适用用户个性化的使用要求,在几百到两万平方米的建筑物中得到广泛应用。
二、主要特色
1,系统应用VRV机组,其特别点为重量优、体积小、压缩机变频调动。变频压缩机可调动界限位于其规格限定能力的48%~104%之间,其能量调动须考虑到压缩机频率调节所需的时间,由于变频压缩机本身的动态特性限制,在调节能量时应小于一定的速度,故调动为分步,分阶段调动;而压缩机电动机的转动速度是按照室内空调负载成比例改变的。
2,系统终端处置整理机多样化:让学员理解室内机组的多样化的构造形式。每个终端处置整理机配备制冷系统流程板、控制电子回路流程板、温度(℃)表及压力表,可查看到机组的全部控制电子回路。
3,系统的完整性、单独性:与实际中的家用中央空调,其控制功能、保护功能、显露功能完全一致,每个用户终端全部可以在同一工况下单独控制。
实操台只需交流AC220V电源即可投入使用,占地面积小,节约用房、减少基建投资。
4,装置直观展示了家用中央空调的系统构造、作业原理,方便教师的演示讲解及学员对课本知识理解掌控把握。构造合理,造型美观装置构造合理紧凑、造型美观大方,实训桌还设定有四个万能转向轮和四个固定调动机构,方便位移和固定。
实训装置系统设定有模仿故障设定功能,在制冷系统、电气系统中设定故障。经过具体情况提升学员解析能力,有利于学员将课程理论用来实际,并培养其实际动手能力。
5,设定有电流(A)型漏电保护装置,对地漏电电流(A)超过一定值,即跳闸切断电源;并有热保护器件,对压缩机实行过热、过载保护等功能。
家用中央空调实训装置,畜牧养殖污水处置整理实训装置
一、设备描述
畜禽废水处置整理设备是专门为大中专院校开设的“环境工程”.“环境监测与治理技术”.“环境监测与评价”、“水环境监测与保护”,“城市水净化技术”、“给排技术”等环境类相关专业而研制的综合实训平台。该实训平台既能体现经典型污水处置整理工序技艺的经典,又能反映出新型污水处置整理结合工序技艺系统)的先进,经过实训平台实训促进工学集合人才培养模式的改革与创新,培养学员的可持续发展能力,为社会提供适用企业需求的水处置整理设备装配、调节测试及水质检验测试解析等方面的专业人才。
二、主要技术功能数值参考规格及功能数值:
1、环境温度(℃): 5℃~40℃
2、处置整理水量:50~100L/h、
3、装置外观总尺寸:2200mm×800mm×1600mm.、
4、作业电源:AC220V±10%、50Hz,一相三线制,功率(W)2300W,安全保护:设定有接地保护、漏电保护、过流保护
三、系统构成与功能
畜禽废水处置整理综合实训设备主要采用控制系统、供水系统和污水处置整理系统三部分构成。
控制系统:主要采用电气控制储物柜、触摸屏、旋钮开关、
触摸屏控制、也可以手动、在线监测仪(PH仪和DO仪),监控等构成,供水系统:主要采用水箱、不锈钢支撑架、水箱液位管和球闹等构成。污水处置整理系统:装置对象设备整体应用不锈钢框体结构实行设计,主要动力系统器件装配在钢架上,主要有机玻璃反应器合理的布置装配在不锈钢钢架的上层。下层动力系统主要采用水泵、风机、中水池装置等构成。有机玻璃反应器系统主要采用有机玻璃平流式沉淀池、CSTR池、辐流式沉淀池、UASB池、SBR池、絮凝沉淀池、消毒池、固液分离机、有机玻璃中和池等构成。曝气系统主要采用风机、曝气管、搅拌机、流量计和管道等构成,在线监测系统主要采用DO在线仪、PH在线仪、浮球液位开关等构成。
四、基础配备
不锈钢支撑架280*86*182 cm1套、中水箱50*40*35cm1个、平流式沉淀池72*32*40cm1台、CSTR池Φ25*75cm1台、辐流式沉淀池Φ35*42cm1台、UASB柱Φ15*150cm1台、SBR池50*27*45cm1台、絮凝沉淀池60*27*50cm1个、消毒池Φ5*35cm1个、固液分离机40*30*20cm1台、水泵一相AC220V;功率(W):6W;扬程:3.3m;流量:32L/min4台、调节速度电动机一相AC220V;功率(W):15W4个、微孔曝气管:Φ2cm1批、气泵一相AC220V;功率(W):40W1台、304滗水器空气堰式1只、DO传感器0-20mg/L,6分外螺纹连接口1只、PH传感器0-4,6分外螺纹连接口1个、气体流量计0.5-8L/min1只、液体流量计1-7L/min1只、浮球液位开关上下限6套、触摸屏10.4寸1台、手动开关Φ221批、手自动变换开关Φ381个、DO仪一相AC220V写入;输出信号:4-20mA1套、PH仪一相AC220V写入;输出信号:4-20mA1套
一、设备基础简介
ZRLR-HS户式中央空调实训考核装置是在电力空调系统中,应用变频压缩机、电子膨胀阀和先进控制系统,控制压缩机的制冷剂循环量和进入室内换热器的制冷剂流量,就地实时地适用室内冷热负荷要求的高效率冷剂空调系统。VRV空调系统设定有节能、舒适、运行平稳、占用的建筑空间对比小等诸多优点,更能适用用户个性化的使用要求,在几百到两万平方米的建筑物中得到广泛应用。
二、主要特色
1,系统应用VRV机组,其特别点为重量优、体积小、压缩机变频调动。变频压缩机可调动界限位于其规格限定能力的48%~104%之间,其能量调动须考虑到压缩机频率调节所需的时间,由于变频压缩机本身的动态特性限制,在调节能量时应小于一定的速度,故调动为分步,分阶段调动;而压缩机电动机的转动速度是按照室内空调负载成比例改变的。
2,系统终端处置整理机多样化:让学员理解室内机组的多样化的构造形式。每个终端处置整理机配备制冷系统流程板、控制电子回路流程板、温度(℃)表及压力表,可查看到机组的全部控制电子回路。
3,系统的完整性、单独性:与实际中的家用中央空调,其控制功能、保护功能、显露功能完全一致,每个用户终端全部可以在同一工况下单独控制。
实操台只需交流AC220V电源即可投入使用,占地面积小,节约用房、减少基建投资。
4,装置直观展示了家用中央空调的系统构造、作业原理,方便教师的演示讲解及学员对课本知识理解掌控把握。构造合理,造型美观装置构造合理紧凑、造型美观大方,实训桌还设定有四个万能转向轮和四个固定调动机构,方便位移和固定。
实训装置系统设定有模仿故障设定功能,在制冷系统、电气系统中设定故障。经过具体情况提升学员解析能力,有利于学员将课程理论用来实际,并培养其实际动手能力。
5,设定有电流(A)型漏电保护装置,对地漏电电流(A)超过一定值,即跳闸切断电源;并有热保护器件,对压缩机实行过热、过载保护等功能。
家用中央空调实训装置,畜牧养殖污水处置整理实训装置
一、设备描述
畜禽废水处置整理设备是专门为大中专院校开设的“环境工程”.“环境监测与治理技术”.“环境监测与评价”、“水环境监测与保护”,“城市水净化技术”、“给排技术”等环境类相关专业而研制的综合实训平台。该实训平台既能体现经典型污水处置整理工序技艺的经典,又能反映出新型污水处置整理结合工序技艺系统)的先进,经过实训平台实训促进工学集合人才培养模式的改革与创新,培养学员的可持续发展能力,为社会提供适用企业需求的水处置整理设备装配、调节测试及水质检验测试解析等方面的专业人才。
二、主要技术功能数值参考规格及功能数值:
1、环境温度(℃): 5℃~40℃
2、处置整理水量:50~100L/h、
3、装置外观总尺寸:2200mm×800mm×1600mm.、
4、作业电源:AC220V±10%、50Hz,一相三线制,功率(W)2300W,安全保护:设定有接地保护、漏电保护、过流保护
三、系统构成与功能
畜禽废水处置整理综合实训设备主要采用控制系统、供水系统和污水处置整理系统三部分构成。
控制系统:主要采用电气控制储物柜、触摸屏、旋钮开关、
触摸屏控制、也可以手动、在线监测仪(PH仪和DO仪),监控等构成,供水系统:主要采用水箱、不锈钢支撑架、水箱液位管和球闹等构成。污水处置整理系统:装置对象设备整体应用不锈钢框体结构实行设计,主要动力系统器件装配在钢架上,主要有机玻璃反应器合理的布置装配在不锈钢钢架的上层。下层动力系统主要采用水泵、风机、中水池装置等构成。有机玻璃反应器系统主要采用有机玻璃平流式沉淀池、CSTR池、辐流式沉淀池、UASB池、SBR池、絮凝沉淀池、消毒池、固液分离机、有机玻璃中和池等构成。曝气系统主要采用风机、曝气管、搅拌机、流量计和管道等构成,在线监测系统主要采用DO在线仪、PH在线仪、浮球液位开关等构成。
四、基础配备
不锈钢支撑架280*86*182 cm1套、中水箱50*40*35cm1个、平流式沉淀池72*32*40cm1台、CSTR池Φ25*75cm1台、辐流式沉淀池Φ35*42cm1台、UASB柱Φ15*150cm1台、SBR池50*27*45cm1台、絮凝沉淀池60*27*50cm1个、消毒池Φ5*35cm1个、固液分离机40*30*20cm1台、水泵一相AC220V;功率(W):6W;扬程:3.3m;流量:32L/min4台、调节速度电动机一相AC220V;功率(W):15W4个、微孔曝气管:Φ2cm1批、气泵一相AC220V;功率(W):40W1台、304滗水器空气堰式1只、DO传感器0-20mg/L,6分外螺纹连接口1只、PH传感器0-4,6分外螺纹连接口1个、气体流量计0.5-8L/min1只、液体流量计1-7L/min1只、浮球液位开关上下限6套、触摸屏10.4寸1台、手动开关Φ221批、手自动变换开关Φ381个、DO仪一相AC220V写入;输出信号:4-20mA1套、PH仪一相AC220V写入;输出信号:4-20mA1套
