机电液气一体化实验装置

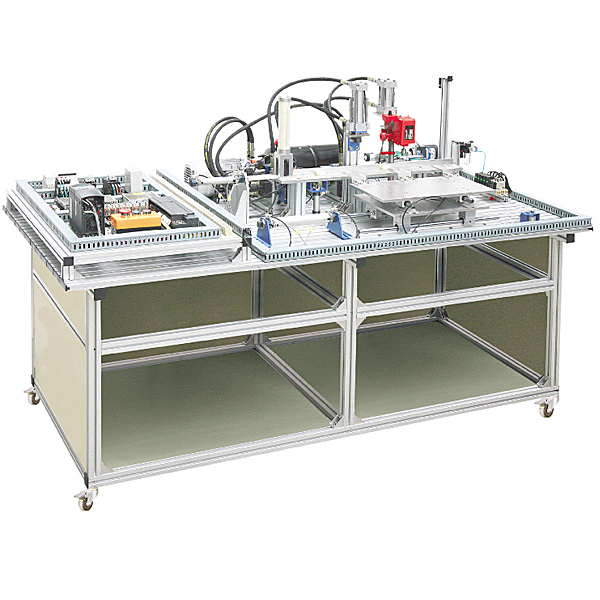

机电液气一体化实验装置,层门拆装实训装置机电液气实验台为铝合金型材结构,在上面可安装上料单元、间歇式传送及夹紧单元、冲压单元、钻孔单元和分拣单元,并配有主机、变频器、触摸屏、、三相异步交流电机
实训装置完成的作业任务
机电液气实训台为铝制型材构造,在上面可装配上料单元、间歇式传送及夹紧单元、冲压单元、钻孔单元和分拣单元,并配备有主机、变频器、触摸屏、、三相异步交流AC电动机、交流AC减慢速度电动机、直线DC电动机、液压机系统、钻机及其液压进给系统、气压传动系统等,包括一个经典型的机电气液综合应用系统。可以实行经典型机电气液一体化系统的装配、液压气动管路装配、电气控制线路布线、触摸屏与plc编程及调节测试、整机调节测试及运行等技能实训,从而使学员掌控把握机电气液的相关知识和技能。
功能数值及功能
1.作业电源:三相五线~380V±10%
2.外观尺寸:1400mm*960mm*750mm
3.微型液压动力源:规格限定功率(W) 735W;规格限定排量 1.6mL/r;规格限定压力 6MPa
4.静音空气压缩机:作业电源AC220V±10% 50Hz,写入功率(W)0.68kW,公称容积24L,规格限定流量:116L/min,规格限定输出气压1MPa
按照项目教学,主要完成的作业任务如下:
任务一:设备装配与调节
(1)上料、传送、夹紧、分拣等自动化机构的装配与调节;
(2)PLC、变频器、漏电断路器、开关电源等电气部位件的定位装配及调节;
(3)气动部位件的装配与调节;
(4)液压部位件的装配与调节。
任务二:液压传动系统识图与管路装配
液压机、钻机进给系统、液压泵站等液压传动系统的识图与液压管路装配。
任务三:气动系统识图与管路装配
调压、换向、调节速度、顺序动作控制等气动系统的识图与气管装配。
任务四:电气控制线路原理图设计与布线
含有:按照作业流程和控制要求,设计自动控制系统的电气原理图,按原理图布置、连接控制系统电子回路。
机电液气一体化实训装置,层门拆卸装配实训装置
1、设备尺寸:1600×800×1500,开门尺寸:800×1000。
2、设备含:
a:层门头-配套市场主流的重锤自闭层门头。
b:层门板-应用不锈钢折弯生产,美观耐用。
c:固定架-应用方管焊接,表面环氧聚塑喷涂,架底装配脚轮,便利位移。
d:职业技能综合包括实训虚拟拟真系统
系统内模型可实行360°旋转、放大、缩小、平移,设定有通用互动按钮:返回、首页、帮助。全部虚拟拟真任务过程有提醒,在实行完一项任务后系统自动打钩。工量具库上方设定有实训任务
1、基础立体(旋转模型时XYZ空间坐标图标自动跟随旋转。)
A、平面立体:实训步骤分为实训任务(文字提醒任务)—搭建模型(拖拽工量具库中的模型到三投影面体系中,并自动显现投影,选用错误时有提醒)—改变姿态(经过点击上下左右箭头改变)—选用投影(进入答题界面,在6项中选用此时完成的三维(3D)投影图)
B、截切立体:实训步骤分为实训任务(文字提醒任务)—搭建模型(拖拽工量具库中的模型到三投影面体系中,并自动显现投影)—标注投影情况(为三维(3D)投影图标定,在14处空白栏中选用相应的标注符文号)
C、相贯立体:实训步骤分为实训任务(文字提醒任务)—挖孔(选用随意挖孔模型,此时将可在XYZ空间坐标中选用随意面,模型同时变换,并出现一个坐标滑块,按照滑块位移大小,模型出现对应程度的剖切面)—孔径改变(选用1-4孔径)—后方通孔—选用投影(进入答题界面,在8项中选用此时完成的三维(3D)投影图)
2、结合体
A、结合体拼接组装:实训步骤分为实训任务(文字提醒任务)—选用结合体模型(可选8种模型)—拼接组装结合体(按照选用的模型挑选工量具库模型并拖拽结合)—剖切结合体(可在XYZ空间坐标中选用随意面,模型同时变换,并出现一个坐标滑块,按照滑块位移大小,模型出现对应程度的剖切面)—选用侧面投影(进入答题界面,按照已知正面、水平投影图,在3项中选用正确的侧面投影图)
