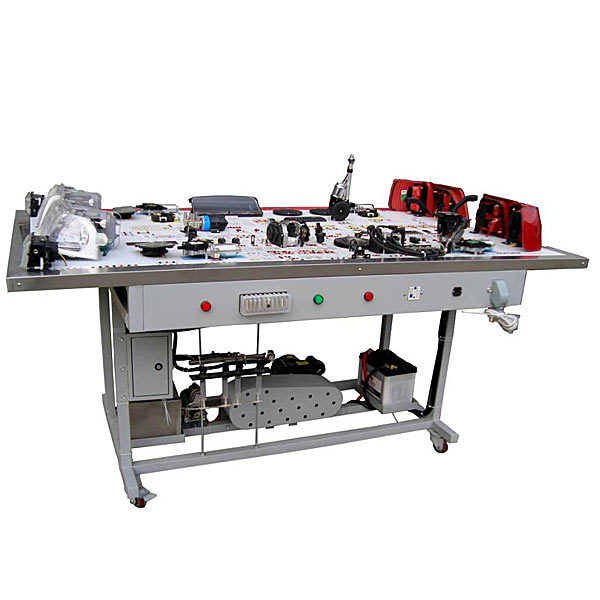

全车电气接线实验装置
全车电气接线实验装置,太阳能发电实训台该设备采用 整车电器实物为基础,充分展示汽车发动机防盗系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、
一、设备简介
该设备应用 整车电器实物为基础,充分展示汽车发动机防盗系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的构成构造和作业过程。
适用来学校对整车电器课程理论和维修实训的教学需要。
二、功能特别点
1.真实可运行的汽车整车电器系统,充分展示汽车整车电器系统的构成构造。
接通电源,操纵示教板上的各种电器开关、按钮、真实演示汽车发动机电控系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的作业过程。
2.设备操作面板应用耐创击、耐污染、防火烧、防潮的**铝塑板,表面经特殊工序技艺喷涂底漆处置整理;操作面板打印有永不褪色的彩色电子回路图;学员可直观对照电子回路图和实物,认知和解析汽车整车电器各系统的作业原理。
3.示教板操作面板上装配备有检验测试端子,可直接在操作面板上检验测试汽车整车电器各系统电子回路元件的电信号,如电阻、电压(V)、电流(A)、频率信号等。
4.设备操作面板上装配备有诊断座,可连接专用或通用型汽车解码器,对发动机控制单元、结合仪表、舒适系统单元等实行ECU编码查询、读取故障码、清除故障码、读取数值流、执行元件测量试验、功能数值设定、波动线解析、钥匙匹配等自诊断功能。
全车电气接线实训装置,太阳能发电实训台
本太阳能综合测量试验实训装置应用模型块化构造设计,各单元合理布置,电气测量试验点均应用安全的香蕉插孔与实训实验连接线连接;模仿光源与太阳能电池板放置于滑台的两端,光源的强度与距离均可手动调动。电池板的背面置有温度(℃)传感器,便利测量结合套件的温度(℃)改变;仪表单元就地实时收集系统发用电信息,并传递给组态触摸屏,实行综合监测,此外配备有远程通讯连接口,可将数值远程传递给上位机,能对数值实行报表存储、查询和打印;实训装置内包括了太阳能控制器、蓄电池、离网逆变器以及交直线DC负载,可以构成小型离网型单独光伏发电系统,是模仿太阳能发电的综合性实训装置。
主要功能数值
1.太阳能电池结合套件:单晶结合套件,**输出功率(W)5W,作业电压(V)16.8V,作业电流(A)0.3A,尺寸(306×216×25mm)。
2.模仿光源:飞利浦300W卤钨灯,距离、光强均可手动调动,调动距离0-80cm,调动功率(W)0-300W。
3.手持照度计:测量界限1-50000Lux,精确度±4%rdg±0.5%f.s。
4.仪表显露单元:2个直线DC电压(V)表DC0-50V;2个直线DC电流(A)表DC0-5A;1个交流AC电压(V)表AC0-300V;1个交流AC电流(A)表AC0-2A。
5.触摸屏:应用4.3〞嵌入式一体化触摸屏;就地实时监测系统发电、用电与环境功能数值等信息;设定有历史弯曲线显露。
6.蓄电池:铅酸电池12V/7.2AH。
7.太阳能控制器:DC12V/24V自动变换、规格限定电流(A)DC10A、PWM(脉冲宽度调制)方法充电;设定有充放电指示、电池状态指示、温度(℃)补偿等功能;设定有蓄电池反接、夜间防反冲、防雷、光伏限流、过充、过放、负载过载、短路等保护功能;设定有光控/时控输出模式控制功能。
8.离网逆变器:写入电压(V)DC12V;输出AC220V±10%、50HZ、150VA、纯正弦波;写入输出应用高频变压器隔离;设定有过欠压关断、过载、过温等保护功能。
9.直线DC阻性负载:直线DCLED指示灯。
10.直线DC感性负载:直线DC风扇。
11.交流AC阻性负载:交流ACLED指示灯。
12.交流AC感性负载:交流AC风扇。
