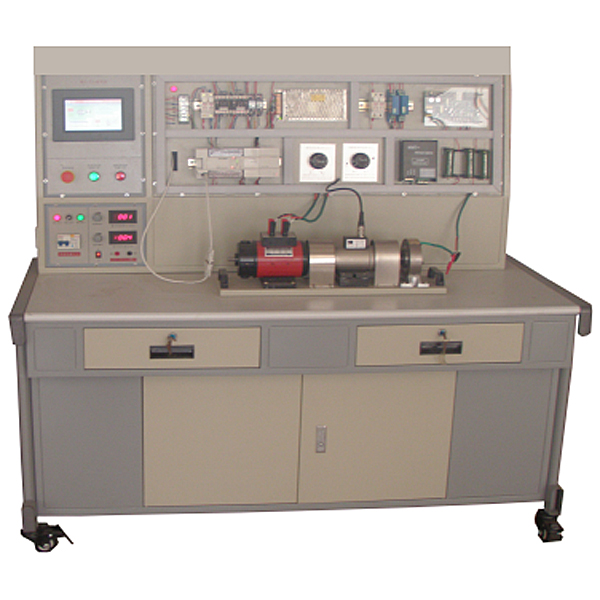

电机性能综合测试实验装置
电机性能综合测试实验装置,PLC变频器触摸屏实验台电机性能综合测试装置是集直流电机,交流电机对应的控制,运行,机械特性、电气特性的测试和教学实训于一体,配套先进的检测控制手段,对以上各种运行方式进行定
一、基础简介
电动机功能综合测量试验装置是集直线DC电动机,交流AC电动机对应的控制,运行,机械特性、电气特性的测量试验和教学实训于一体,配套先进的检验测试控制手段,对以上各种运行方法实行定量解析,收集电动机运行的各种功能数值。学员可经过一个嵌入式触摸屏完成收集数值与显露。本实训台从专用电源控制台、仪表器具仪表、电动机、导轨、负载及专用实验连接线到配套系统等均配套齐全。能良好地适用各类院校相关专业对直线DC电动机、异步电动机、同步电动机等多种电动机功能测量试验的教学和研究。
电动机负载应用高功能、长寿命的新型磁粉限制动作器,负载调动平稳、可靠、便利。即可稳态测量试验,也可以实行快速瞬间测量试验。一台基于W i n C E ( 中 文 版 ) 实操系统 、内嵌Homebuilder嵌入版组态系统的触摸屏作为人机界面HMI,它在系统中作为数值写入、显露监控及控制终端。该终端应用RS-485/232连接口收集模型块实行通讯,数值收集模型块将传感器的检验测试值上传给终端实行显露或用来监控。
二、技术功能
1.写入电源:三相四线(或三相五线)~380V±10% 50Hz
2.作业环境:温度(℃)-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m
3.安全保护:设定有漏电压(V)、漏电流(A)保护装置,安全符合国家标准
4.测量功能数值及精确度:
交、直线DC电流(A):±0.5%
交、直线DC电压(V):±0.5%
功率(W):±0.5%
转动速度及转差率:±0.1%
扭矩:±0.1%
绕组电阻:±0.2%
二、系统基础配备装备
1.电源控制台
(1) 交流AC电源
三相四线(或三相五线)~380V±10% 50Hz (10A) 过流保护措施
一相0~220V±10% 50Hz (10A) 过流保护措施
交流AC电源输出处设定有过流保护技术,相间、线间过电流(A)及直接短路均能自动保护。配备有1只指针式交流AC电压(V)表,经过变换开关指示三相电网电压(V)。
(2) 直线DC电源
提供直线DC调节速度器1台 ,电位器调动输出电压(V)大小。
同步电动机励磁电源 0-24V 可调。
2.电动机导轨 固定电动机机组.
电动机功能综合测量试验实训装置,PLC变频器触摸屏实训台
一、主要特别点:
1、模型块化设计,主机模型块中,全部写入输出端口全部经过实验连接线连接到实训板上,各实训模型块全部有单独的写入、输出、共同共用端。用户可便利拓展自己的模型块。
2、直线DC电动机和继电器、传感器使用实物设备,提升了实训的真实性和实用性。
3、配备装备MCGS工控组态系统,可直观地实行plc的基础指令练习、多个PLC实际应用的模仿实训及实物实训,全部实训均有组态棒图实行动态跟踪,实训对象形象逼真,接近工业现场的实际应用,经过本装置的实训,使学员很快就能适应现场的实际实操。
4、这里学员可以理解掌控把握变频器的构造、原理,变频器的装配与连接口端子的使用、变频器与PC机的通信、变频器与触摸屏的通信、变频器自身功能数值的设定,及变频器中电动机运行功能数值(加快速度、减慢速度、变速、力矩控制)的设定与优化。
当程序调节测试完成,可单独使用触摸屏来控制变频系统,触摸屏提供了图形方法的人机界面HMI,可以改变变频器功能数值,控制变频器运行。
5、基于现场总线的组态监控实训教学:经过现场总线互联网,将实训装置(从站)PLC和主站PLC实行1:N通信。从站的PLC运行控制对象的程序,运用工控互联网集中监控的功能,主站PLC可以对随意台从站PLC实行就地实时监控,符合工业现场控制的要求。学员单独经过PLC完成对各种实训对象的控制,并实行组态就地实时监控(1:1通信)。
二、技术功能数值:
1、写入电源:三相四线:~220V ±10% 50Hz ,输出电源24V、2A.
2、作业环境:温度(℃)-10℃~+40℃相对湿度<85%(25℃)海拔<4000m
3、安全保护:本实训装置带有漏电保护开关,设定有漏电压(V),漏电流(A)自动切断电源等功能。
4、PLC主机:应用西门子S7-smart200系列SR30写入18点、输出12点。
5、变频器主机:应用西门子V20 / 0.37KW,配备有BOP 操作面板。
6、触摸屏:应用昆仑通态7寸彩色触摸屏
7、180W三相异步电动机
8、虚拟拟真系统
1.维修电工电子电动机与职业资格培训考评拟真系统
本系统为apk的格式,可在PC端使用,也可在位移端使用,本系统即可手动设定故障也能自动设定故障,本系统经过电子回路图中绿色的框选用手动设定故障点(最多可以设定39个故障点),也可以经过系统自动实行随机1个故障点设定,随机两个故障点设定,随机三个故障点设定,随机四个故障点设定,随机五个故障点设定,本系统内有工量具箱,元件库,放大镜,电子回路图等功能,可经过工量具箱可选用万用表实行检验测试,经过元件库选用合适的元件,经过放大镜可以清楚的理解各个元件及电子回路。本系统经过电动机星三角启动控制电子回路故障的设定,并经过种种排查,让学员理解电动机星三角启动控制电子回路的作业原理及电子回路构造。
2.虚拟频谱仪、逻辑解析仪、示波器、三用表拟真系统:
本系统为apk的格式,可在PC端使用,也可在位移端使用,本系统的功能有:电阻的测量、交流AC电压(V)的测量(测量变压器,若变压器测量烧坏多用表时,冒黑烟提醒并可以重置多用表)、晶体管的极性判别、直线DC电压(V)测量(通电流(A)表档时灯光亮)、直线DC电流(A)的测量、以及电容好坏的判别。本系统可随意拖动红色与黑色笔头,2个笔头拖拽至被测物体上定位时显露红圈,如未定位准确无红圈显露,可以在实行错误实操的时(如所选测量范围错误、所测数值错误等等),仪表指针将无反应、提醒错误重新测量等,本多用表可选用交流AC电压(V)档,直线DC电压(V)档,电阻档,电流(A)档,电阻调0,并而且可放大显露数值,可清楚观看所测数值大小。学员可以经过本系统学习掌控把握多用表的正确使用方法。
3、单片机、plc可编程设计与控制虚拟拟真系统:
