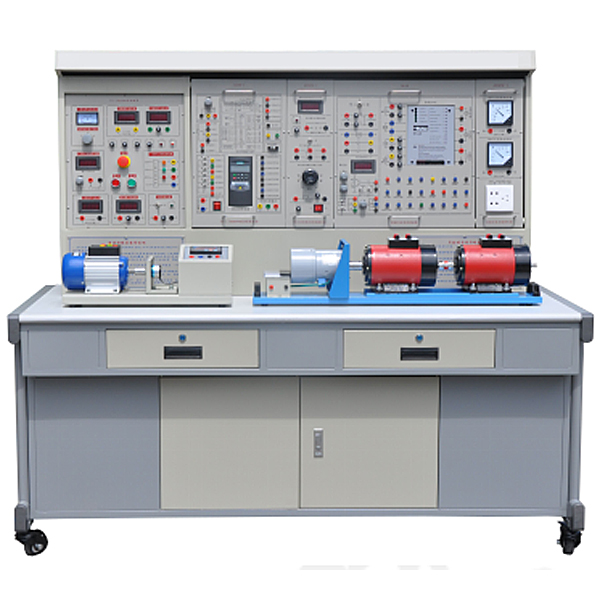

维修电工直流调速实验装置
维修电工直流调速实验装置,螺旋传动参数与效率实训台直流调速实训装置是依据《电力拖动自动控制系统》、《直流调速》、《高级维修电工(直流调速部分)》教材大纲的要求,为配合高等院校、职业培训技术院校相关专业进行
一、 设备基础简介
直线DC调节速度实训装置是依据《电力拖动自动控制系统》、《直线DC调节速度》、《高级维修电工(直线DC调节速度部分)》教学资料及实训指导书大纲的要求,为协作高等院校、职业培训技术院校相关专业实行的课程实训而推出的一套现代化综合电动机及驱动系列实训设备。直线DC调节速度实训装置主要实训和考核学员对直线DC调节速度装置的功能数值设定和系统应用能力,经过对直线DC调节速度装置主线路、控制线路和直线DC电动机负载的精心设计,使学员经过实训掌控把握直线DC电动机调节速度各种经典型的作业状态。
二、 功能指标:
1、作业电源:~3N/380V/50HZ
2、整机容量(KV):≤1.5KVA
3、规格(mm):1500×700×1500(左右)。
4、重量(kg):300Kg
5、作业环境:温度(℃)-10℃~+40℃相对湿度<85%(25℃)
三、主要结合套件:
1.电源控制屏
(1)交流AC电源
提供一相220V交流AC电源,输出处设定有过流保护技术。配备有1只指针式交流AC电压(V)表,指示电网电压(V)。
(2)稳压电源模型块
1)1路输出电压(V)均为0~30V,由多圈电位器连续调动,设定有预设式过流过载保护功能,输出最大电流(A)为2A,每路电源输出有0.5级数字电压(V)表指示。
(3)仪表模型块
3)设定有直线DC电压(V)表一只,测量范围0-±300V,3为半数字显露。
4)设定有直线DC电流(A)表一只,测量范围0-±5A,3为半数字显露。
控制屏两侧设定有三极220V电源插头座。
2、DQ02实训桌凳
实训桌为钢制双层亚光密纹喷塑构造,桌面为防火烧、防水浸、耐磨损高密度板,构造坚固,形状似长方体封闭式构造,造形美观大方;设定有两个大抽屉、储物柜门,用来存放工量具、存放挂式模块件及图纸文档实训指导书等。桌面用来装配电源控制屏并提供一个宽敞舒适的作业台面。实训桌还设定有四个万能转向轮和四个固定调动机构,方便位移和固定,有利于实训室的布置。
3、DQ03-1电动机导轨,测速发电动机及智能数字显露转动速度表
含有概括测速发电动机及固定电动机的导轨等。导轨平整度好,无应力变形,加工精细,同心度好,互换性好,能保证电动机与电动机、电动机与测功机之间连接的同心度不超过±5丝,电动机运行噪声小,实训功能数值经典型,能良好适用实训要求。
4、DK40欧陆514C直线DC调节速度系统(16A)
维修电工直线DC调节速度实训装置,螺旋传动功能数值与效率实训台
该实训台可实行三种牙型共九对不一样螺旋副的几何尺寸、位移、受力及传动效率的测量试验实训,应用先进的数值收集传输系统和数值处置整理解析系统,是机械设计实训室的重要设备之一。
实训内容内容:
1.矩形、梯形、锯齿形螺旋副几何功能数值与位移关系测量试验;
2.矩形、梯形、锯齿形螺旋副的受力测量试验;
3.矩形、梯形、锯齿形螺旋副的传动效率测量试验与解析;
主要技术特别点:
1.实训台由带减慢速度器的直线DC调节速度电动机驱动,配备有设计巧妙的试件快速装卸和调节机构,写入螺杆端装备有转矩转动速度传感器,输出螺母端装备有直线位移传感器及负载装置。
2.配备有三种牙型的螺旋副,其中梯形的有5种导程,矩形及锯齿形的各有两种导程。用来测量试验不一样牙型不一样导程的螺旋传动写入转矩及转动速度、螺母位移线速度,计算其传动效率。
3.应用了高精确度的ZJ5转矩转动速度传感器,测量精确度为+0.27%;配备有数值收集放大传输系统和数值处置整理解析系统,应用RS232串行口与计算机数值连接,可清晰直观地显露各种数值及弯曲线。
4.实训台外观为作业台板+箱储物柜落地式构造,装备有可调地脚螺栓和活动轮,方便实训室调节布置。
主要配备及技术功能数值:
1.被测螺旋副:
(1)中32单、双线矩形螺纹螺距P=10mm导程S=10、20mm;
(2)中32 (1~5)线梯形螺纹螺距P=12mm导程S=12、24、36、48、60mm;
(3)中32单、双线锯齿形螺纹螺距P= 10mm导程S=10、20mm;
2.负载砝码8块5kg/块;
3.专用系统光盘1张;
4.外观尺寸1000x520x870mm;
5.重量(kg)160kg。
6.虚拟拟真教学系统
机械实训安全教育虚拟拟真系统:本系统基于unity3d研发,系统应用三维(3D)漫游的形式,可经过键盘控制位移,鼠标控制镜头方向,设定有机械安全距离实训,机械安全保护装置实训、机械安全防护设计基础考核,实训实行时,三维(3D)漫游画面应用箭头与脚印图案提醒位移至实训位置,机械对象周围圆圈显露了作业半径,实训过程伴有三维(3D)机器人的对话框提醒。
