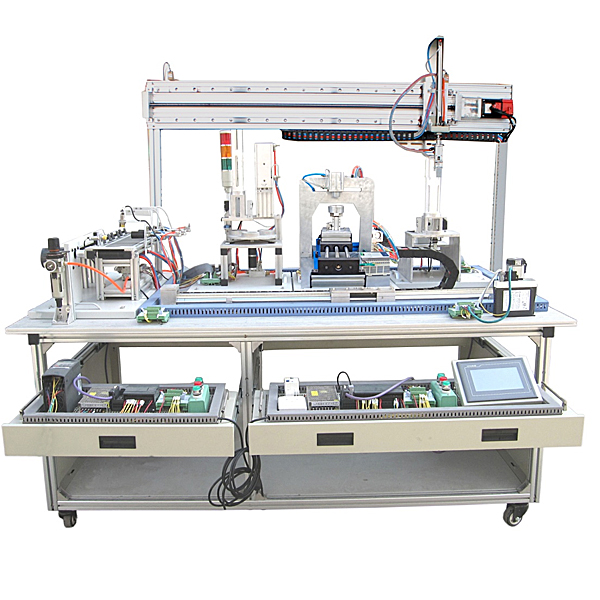

新型光机电一体化实验台
新型光机电一体化实验台,电力电子电拖实验装置实训装置由由铝合金导轨式实训台、典型的机电一体化设备的机械部件、plc模块、变频器模块、按钮模块、电源模块、模拟生产设备实训模块、接线端子排和各种传感器、计算机等组成。整体结构采用开放式和
实训考核装置的包括:
实训装置由由铝制导轨式实训台、经典型的机电一体化设备的机械部位件、plc模型块、变频器模型块、按钮模型块、电源模型块、模仿生产设备实训模型块、接线端子排和各种传感器、计算机数值等构成。整体构造应用开放式和拆卸装配式,实训装置用来机械部位件组装,可按照现有的机械部位件组装生产设备,也可添加机械部位件组装其他生产设备,使整个装置能够灵活的按教学或竞赛要求组装设定有生产功能的机电一体化设备。模型块应用标准构造和抽屉式模型块存放架,互换性强;按设定有生产性功能和整合学习掌控把握功能的原则确定模型块内容,使教学或竞赛时可便利的选用需要的模型块。要求设定有可拓展功能,可以构成更加大型的生产模仿系统,以协作各个用户学校不一样层次,不一样专业的教学及培训要求。
技术功能数值
1. 交流AC电源:三相五线 AC 380V±10% 50 Hz;
2. 温度(℃):-10~40 ℃;环境湿度:≤90%(25℃);
3. 外观尺寸:长×宽×高=2000×880×1500 mm;
4. 整机功耗:≤2 kW;
5. 安全保障功能:设定有接地保护、漏电保护功能,安全性符合相关的国家标准。应用高绝缘的安全型插头座及带绝缘护套的高强度安全型实训实验连接线。
光机电一体化实训考核装置的配备
序号 |
名称 |
主要元件或型号、规格 |
数量 |
1. |
实训桌 |
2000×880×840 mm |
1张 |
2. |
触摸屏模型块
|
7英寸 TFT真彩mcgs7062,65K色 |
1块 |
3. |
PLC模型块 每台只能选用一种系统 |
1、 三菱系统 主机FX3U-48MT 1台 主机FX3U-32MR 3台 主机FX3U-48MR 1台 通讯模型块FX3U-485BD 5个 模仿量拓展模型块FX0N-3A 1台 SC-09通信线 2、西门子系统 S7-200-224CN AC/DC/RLY I14/O10, AC220V供电 2台 S7-200-226CN AC/DC/RLYI24/O16 AC220V供电 1台 S7-200-224CNXP AC/DC/RLY I14/O10 AC220V供电 1台 S7-200-226CN DC/DC/DC I24/O16 DC24V供电 1台 能完成(1)互联网的硬件连接、调节测试;(2)互联网功能数值设定、调节测试;(3)基于485现场总线多台PLC的复杂互联网数值读写程序语言编写与调节测试。 |
1套 |
4. |
变频器模型块 每台只能选用一种系统 |
三菱变频器 E740-0.75KW 西门子变频器MM420 0.75KW |
1块 |
5. |
电源模型块
|
一相电源总开关(带漏电和短路保护)1个,一相电源插头座2个,D50B电源,24V/1A、5V/5A |
4套 |
6. |
上料单元
|
单杆气缸,磁性开关,电磁阀,光电开关1只 |
1套 |
7. |
物料传送机部位件 |
三相交流AC减慢速度电动机(AC380V,输出转动速度130r/min)1台,送料盘1个,光电开关1只; |
1套 |
8. |
运输机械手部位件
|
伺服电动机及驱动器各1只、丝杠1根、单杆气缸1个,气爪1个;MHMJ022G1U永磁同步交流AC伺服电动机,及MADKT1507E全数字交流AC永磁同步伺服驱动装置作为运输机械手的动作控制装置。 |
1套 |
9. |
皮带输送机部位件 |
三相减慢速度电动机(380 V,输出转动速度40r/min)1台,平皮带1355×49×2 mm 1条; |
1套 |
10. |
加工机构 |
主要采用物料台、物料夹紧装置、龙门式二维动作装置、主轴电动机、刀具以及相应的传感器、磁性开关、电磁阀(日本SMC)、步进电动机及驱动器、主轴电动机、滚珠丝杆副、支撑架、机械零部位件包括。 |
1套 |
11. |
装配单元 |
主要采用井式供料单元、三工位旋转作业台、平面轴承、冲压装配单元、光电传感器磁性开关、电磁阀、电动机及驱动器、支撑架、机械零部位件包括。 |
1套 |
12. |
物件分拣仓储机构
|
单出杆气缸3只,金属传感器1只,光传感器2只,磁性开关6只,物件导槽3个,单控电磁换向阀3只,气缸和SMC电磁阀均 |
1套 |
13. |
接线端子模型块
|
接线端子和安全插头座 |
5套 |
14. |
物料 |
金属5个,尼龙黑白各5个 |
15个 |
15. |
安全插线 |
1套 |
|
16. |
气管 |
Φ4\Φ6,气管为蓝色,每台配备有足量气管 |
1套 |
17. |
PLC编程线缆 |
1条 |
|
18. |
触摸屏与计算机数值通信线 |
1条 |
|
19. |
触摸屏与PLC通信线 |
1条 |
|
20. |
配套工量具 |
1套 |
|
21. |
设备配套光盘 |
1套 |
|
22. |
电脑推车 |
1台 |
|
23. |
塑料泡沫盒 |
1套 |
|
24. |
静音空气压缩机 |
0Mpa-1.0Mpa,气泵噪音≦65分贝,符合国家标准 |
1台 |

新型光机电一体化实训台,电力电子电拖实训装置
一、基础简介
本装置是按照《维修电工(高级)》(中国劳动社会保障出版社出版)培训教学资料及实训指导书中关于电力电子与自动控制部分的技能培训要求,吸收国内同类设备的优点,充分考虑了实训室的现状和发展趋势精心研制而成。 它不仅涵盖了各职业院校、高级技校所开设的《电力电子技术》、《半导体变流技术》、《直线DC调节速度系统》、《电力拖动自动控制系统》等专业课程所要求的主要实训内容,还可以用来对从业人员实行岗位培训、就业培训以及各省、市的维修电工培训和鉴定考核使用。
二、 设备特别点
1.体现“工程环境”理念,效仿生产现场实际:系统应从相关工业设备移植而来,可很好完成对学员能力(波动线解析和系统调节测试能力)的培养和技术知识的应用。
2.各个系统的配备合理:各个系统应用的元件、触发(驱动)电子回路、主电子回路、控制方法、控制对象及保护环节等,应能概括当前工业上的技术应用,内容丰富多样,体现了“经典型性、先进性、实用性和可行性”的要求,能引起学员兴趣,能让学员获取很大的收获。
3.模型块应用PCB烤漆工序技艺制成,正面为原理图和测量试验点,背面焊有对应的元件,增强了学员对实训内容的感性认知与理性认知。
4.元件与单元电子回路功能实训,在小系统环境中实行:这样有利于学员理解该元件和该单元用来何处、它们的功能对整个系统的影响,有利于学员知识的巩固和实际应用。
5.本装置经过隔离变压器供电,而而且设定有接地保护、漏电保护功能,安全性符合相关的国家标准,保证人身安全。配用电安全与触电急救虚拟拟真系统:系统应用二维与三维(3D)集合的虚拟画面,教导学员用电的安全和急救方法,系统内设定有一相触电、两相触电、跨步触电、低压触电急救、高压触电急救、人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法等原理讲解与教学,一相触电分维修带电断线、维修插头座触电、室外触电等原理演示。低压触电和高压触电教学主要为学员讲解演示如何解救处于低压触电或者高压触电时的人,人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法应用应用3D虚拟拟真技术展示,经过渲染和润色,使模型看起来与真实部位件一般无二,画面逼真。经过实训能够对学员实行实训室安全用电教育,提升学员的安全意识,使学员学会一些自救的方法,让学员在遇到危险时能采取一定的安全措施,保护自己,以及熟悉各种电气事故产生的原因和处置整理电气事故的实用实操措施,减少电气事故的发生。提供演示及版权证书。
