太阳能发电实验装置

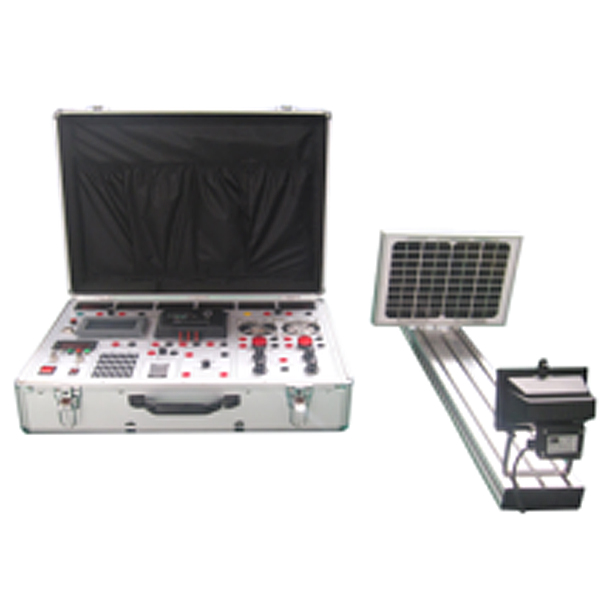

太阳能发电实验装置,新型光机电一体化实训装置本太阳能综合测试实验装置采用模块化结构设计，各单元合理布局，电气测试点均采用安全的香蕉插孔与实验导线连接；模拟光源与太阳能电池板置于滑台的两端，光源的强度与距离均可手动调节。
本太阳能综合测量试验实训装置应用模型块化构造设计，各单元合理布置，电气测量试验点均应用安全的香蕉插孔与实训实验连接线连接；模仿光源与太阳能电池板放置于滑台的两端，光源的强度与距离均可手动调动。电池板的背面置有温度（℃）传感器，便利测量结合套件的温度（℃）改变；仪表单元就地实时收集系统发用电信息，并传递给组态触摸屏，实行综合监测，此外配备有远程通讯连接口，可将数值远程传递给上位机，能对数值实行报表存储、查询和打印；实训装置内包括了太阳能控制器、蓄电池、离网逆变器以及交直线DC负载，可以构成小型离网型单独光伏发电系统，是模仿太阳能发电的综合性实训装置。
主要功能数值
1.太阳能电池结合套件：单晶结合套件，最大输出功率（W）5W，作业电压（V）16.8V，作业电流（A）0.3A，尺寸(306×216×25mm）。
2.模仿光源：飞利浦300W卤钨灯，距离、光强均可手动调动，调动距离0-80cm，调动功率（W）0-300W。
3.手持照度计：测量界限1-50000Lux，精确度±4%rdg±0.5%f.s。
4.仪表显露单元：2个直线DC电压（V）表DC0-50V；2个直线DC电流（A）表DC0-5A；1个交流AC电压（V）表AC0-300V；1个交流AC电流（A）表AC0-2A。
5.触摸屏：应用4.3〞嵌入式一体化触摸屏；就地实时监测系统发电、用电与环境功能数值等信息；设定有历史弯曲线显露。
6.蓄电池：铅酸电池12V/7.2AH。
7.太阳能控制器：DC12V/24V自动变换、规格限定电流（A）DC10A、PWM(脉冲宽度调制)方法充电；设定有充放电指示、电池状态指示、温度（℃）补偿等功能；设定有蓄电池反接、夜间防反冲、防雷、光伏限流、过充、过放、负载过载、短路等保护功能；设定有光控/时控输出模式控制功能。
8.离网逆变器：写入电压（V）DC12V；输出AC220V±10%、50HZ、150VA、纯正弦波；写入输出应用高频变压器隔离；设定有过欠压关断、过载、过温等保护功能。
9.直线DC阻性负载：直线DCLED指示灯。
10.直线DC感性负载：直线DC风扇。
11.交流AC阻性负载：交流ACLED指示灯。
12.交流AC感性负载：交流AC风扇。
13.可调功率（W）电阻：可变电阻（0-2K）。
太阳能发电实训装置,新型光机电一体化实训装置
实训考核装置的包括：
实训装置由由铝制导轨式实训台、经典型的机电一体化设备的机械部位件、plc模型块、变频器模型块、按钮模型块、电源模型块、模仿生产设备实训模型块、接线端子排和各种传感器、计算机数值等构成。整体构造应用开放式和拆卸装配式，实训装置用来机械部位件组装，可按照现有的机械部位件组装生产设备，也可添加机械部位件组装其他生产设备，使整个装置能够灵活的按教学或竞赛要求组装设定有生产功能的机电一体化设备。模型块应用标准构造和抽屉式模型块存放架，互换性强；按设定有生产性功能和整合学习掌控把握功能的原则确定模型块内容，使教学或竞赛时可便利的选用需要的模型块。要求设定有可拓展功能，可以构成更加大型的生产模仿系统，以协作各个用户学校不一样层次，不一样专业的教学及培训要求。
技术功能数值
1. 交流AC电源：三相五线 AC 380V±10% 50 Hz；
2. 温度（℃）：-10～40 ℃；环境湿度：≤90%（25℃）；
3. 外观尺寸：长×宽×高=2000×880×1500 mm；
4. 整机功耗：≤2 kW；
5. 安全保障功能：设定有接地保护、漏电保护功能，安全性符合相关的国家标准。应用高绝缘的安全型插头座及带绝缘护套的高强度安全型实训实验连接线。
