新能源驱动传动系统实训台

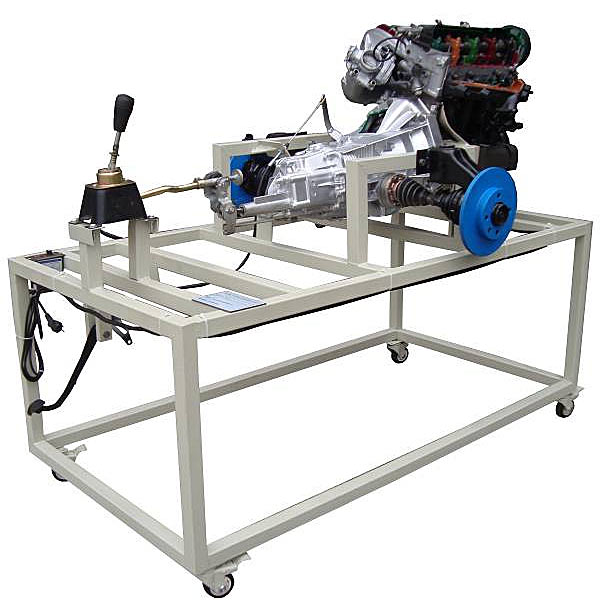

新能源驱动传动系统实训台,计算机测绘实训台该设备采用解剖 的发动机和传动系统实物为基础,全面展示发动机和传动系统的组成结构。适合于汽车传动系统理论教学和拆装实训的教学需要。
新能源驱动传动系统实训台,计算机数值测绘实训台
一、设备简介
该设备应用解剖 的发动机和传动系统实物为基础,全面展示发动机和传动系统的构成构造。
适合于汽车传动系统课程理论教学和拆卸装配实训的教学需要。
二、功能特别点
1.应用真实的发动机和传动系统部位件,充分展示发动机和传动系统的构成构造。
2.由三相电动机带动减慢速度机,减慢速度机带动发动机曲轴做低速运行,真实演示从发动机到驱动轮的动力传递过程。
3.实训台驱动部分加装安全防护罩。
4.实训台提供了学员拆卸装配发动机和传动系的作业平台。
5.机械装配与钳工装配虚拟拟真系统:本系统基于unity3d研发,可选6级画质,设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真,机构资源库,经典型机械机构(汽油机发动机的虚拟拆卸装配),系统为一个整体系统,不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器:进入系统后自动播放装配内容,视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器:进入系统后应用视频的形式播放内容,视频内容应含有:零件名称(扫描二维码可看零部位件名称)、拆卸装配演示(含有拆卸、装配)、虚拟拆卸装配(含有整体、低速轴、中速轴、高速轴、箱盖、箱座)
圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器:点击进入后自动跳转到edrawings界面,模型均为三维(3D)模型,经过点击零部位件显露零部位件名称,可360°全方位旋转、放大、缩小、平移,同时可经过位移零部位件功能,将整个减慢速度器实行拆卸组装,同时可以选用主页按钮回到减慢速度器最初始的状态。圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器多加了插入横断面功能,可自由拖动横断面查看减慢速度器内部构造。
B.轴系构造的设计及虚拟拆卸装配界面可选零件认知、拆卸装配演示、实战实操。
1、零件认知:内设斜齿轮、无孔端盖、联轴器、联轴器键、轴、齿轮键、带孔端盖、轴套、深沟球轴承的三维(3D)模型与零件名称,随意零件均可实行360°旋转
2、拆卸装配演示:内置2个案例,将鼠标位移到某一零件位置时(底座与轴承座除外),该零件自动放大,并显露零件名称,设定有拆卸与装配按钮,功能由系统自动完成轴系构造拆卸与装配。三维(3D)场景均可实行360°全方位旋转、放大、缩小、平移。
3、实战实操:三维(3D)零件整齐摆放于桌面,由学员手动选用对应的零件并位移至轴系构造上,摆放顺序正确而且位置正确时零件才能装配上去,设定有重新开始按钮,便利学员重新实行虚拟实训。将鼠标位移到某一零件位置时(底座与轴承座除外),该零件自动放大,并显露零件名称。
C、常见机械机构设计与拟真可选铰链四杆机构设计与解析、I\II型曲柄摇杆机构设计与解析、偏置曲柄滑块机构设计与解析、曲柄摆动导杆机构设计与解析、铰链四杆机构轨迹综合、偏心直动滚子推杆凸轮、对心直动平底推杆凸轮。
新能源驱动传动系统实训台,计算机数值测绘实训台
规格(L×W×H):1500×720×800mm
技术构造功能数值:
整体应用铁板架构造:配备绘图桌面,电脑显露平台、主机储物柜、工量具抽和键盘抽等;
左、右桌面基材:左侧主桌面应用适用国优的标准一号(900×600×20mm厚)东北椴木加厚绘图专用板,桌面下双侧应用绘图专用手拧倾角调动机构,保证桌面平整、同步控制调动倾斜度调动0-70°.靠身边为手摇拧手柄,便利可靠;右侧配备支撑架桌面为电脑显露屏实操台,可以存放电脑实操和存放文具书籍等;
3)多个储物空间:桌面下部左、右配备工量具抽和键盘抽,适用日常教学绘图和电脑实操的需要;桌体右侧配备开放式主机储物柜,便利存放主机等;
4)平稳性调动脚垫:下部应用塑胶木水平调节螺丝脚垫或者万能转向轮,可防滑、防噪音,设定有调动功能,保证桌面平稳和构造的坚固。
主材规格及表面处置整理:
1)绘图桌体支撑架应用优质钢矩管材料(30×60×1.0mm)和0.8mm以上的铁板材料;全部桌体构造或者部位件钢材均为国标设备,焊接部位必须应用二氧化碳保护焊接工序技艺,满焊,焊点牢固、平滑、美观,无气泡、毛刺和漏焊、假焊情况,具备耐磨损抗刮花功能;全部应用静电均匀喷塑(颜色为淡浅灰色),喷塑前应实行完整的除油、除锈、酸洗磷化处置整理,保证不出现喷塑剥落、反锈情况。
2)桌面基材应用适用国优的东北椴木加厚专业绘图板(900×600×20mm厚),设定有耐用不易变形的功能,电脑显露屏辅桌面(600×600×18mm)应用环保E1级三聚氰胺桌操作面板,应用高频热压一次成型,握钉力强,不易膨胀,不易变形,牢固耐用。应用1.5mm以上优质PVC加进口热溶胶全自动机械封边机封边,边沿整齐平滑,层纹清楚。
3)钢架结学员桌配备(选配):
(1)90cm丁字尺
(2)90*60cm一号绘图板
(3)精密绘图仪表器具(5件一套)
(4)25cm弯曲线板
(5)30cm多用斜角三角板
(6)美工刀
(7)三棱比例尺
(8)多功能模板
(9)大圆弧模板
(10)不锈钢多用擦图片
(11)画圆模板
(12)绘图铅笔(5支一套)
(13)81a绘图笔
